Q30.

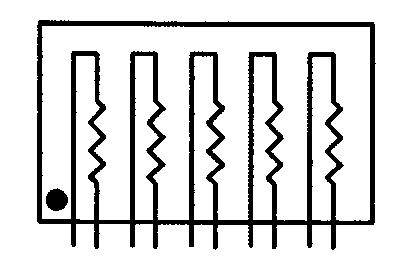

下圖符號為
工業電子 · 丙級 · 電子電機識圖 · Q30
難易度分析
2 / 5
此題需要正確辨識電路圖中的元件符號與其內部電氣連接結構，並從相似的規格分類中分辨出正確的排列型態，考查考生對基本電子元件圖符的掌握程度。
正確答案：②B 型排阻
② B 型排阻:B型排阻為單公共端結構，所有電阻之一端連接至同一公共接腳（Common Pin），另一端各自獨立引出，此為工業電子電路中最常用之排阻配置。
錯誤選項解析
- ① A 型排阻:A型排阻為各電阻相互獨立之結構，無公共接腳，圖符應呈現彼此分離之電阻陣列，與題圖所示之公共端連接特徵不符。
- ③ C 型排阻:C型排阻通常為雙公共端或串聯對稱結構，具有兩組公共接點，與題圖僅有單一公共端之符號特徵不同。
- ④ D 型排阻:D型排阻並非標準排阻分類命名，工業電子識圖中排阻主要分為A型（獨立型）與B型（公共端型），此選項為干擾項。
Learning Tip
"排阻（Resistor Network）之圖符辨識關鍵在於觀察是否具有公共接腳（Common Pin）。B型排阻因所有電阻共用一端，可減少配線空間，廣泛應用於上拉/下拉電阻與LED限流電路。常考陷阱為混淆A型（全獨立）與B型（單公共端）之符號差異，解題時應注意圖符中是否有連接線匯集於同一節點之特徵。"
