Q38.

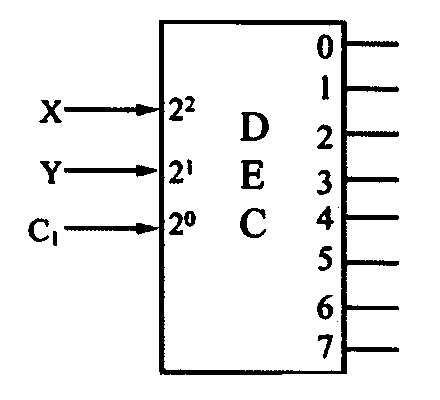

下圖符號為
工業電子 · 丙級 · 電子電機識圖 · Q38
難易度分析
3 / 5
考查數位邏輯電路中標準積體電路符號的識別與應用。題目結合圖形化資料，需要考生從眾多功能相近的組合邏輯元件中，正確分辨出特定控制元件的電路符號、輸入輸出對應關係以及內部縮寫含義，具備一定的圖形判讀與觀念區辨要求。
正確答案：②解碼器IC
② 解碼器IC:解碼器 (Decoder) 將 n 位元二進位輸入轉換為 2ⁿ 個輸出線中的一條致能。圖中 X(2²)、Y(2¹)、C₁(2⁰) 三個輸入對應 0~7 共八條輸出線，為典型的 3-to-8 解碼器 符號，內部標示「DEC」即 Decoder 縮寫。
錯誤選項解析
- ① 編碼器IC:編碼器 (Encoder) 的功能是將多個輸入訊號轉換為較少位元的二進位編碼輸出，與圖中「多輸出、少輸入」的架構相反。
- ③ 解多工器IC:解多工器 (Demultiplexer) 是將單一資料輸入依選擇線分配到多個輸出端，需有獨立的資料輸入端 (Data In)，與圖中純二進位輸入的架構不同。
- ④ 多工器IC:多工器 (Multiplexer) 是從多個資料輸入中依選擇線挑選其一輸出至單一輸出端，為「多對一」架構，與圖中「一對多」的輸出配置相反。
Learning Tip
"解碼器 (DEC) 與 編碼器 (ENC) 為互逆元件，解碼器是「少輸入→多輸出」，編碼器是「多輸入→少輸出」。多工器 (MUX) 與 解多工器 (DEMUX) 則涉及資料通道的選擇與分配，需注意是否有獨立資料端。圖中內部標示「DEC」及 3 輸入對應 8 輸出 (2³=8) 為判斷關鍵。"
學員答題分佈
①編碼器IC0%
②解碼器IC0%
③解多工器IC0%
④多工器IC0%
