Q16.

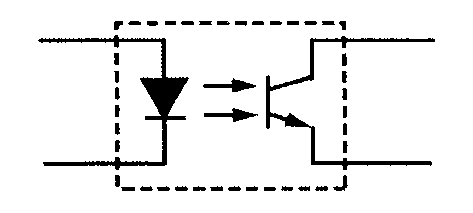

下圖符號為
工業電子 · 丙級 · 電子電機識圖 · Q16
難易度分析
3 / 5
本題主要考核電子元件電路符號的辨識能力。題目的核心在於區分具有複合功能的元件與單一光電元件在圖形結構上的差異，選項之間包含外觀容易混淆的半導體與光電元件，需要考生對照各類元件的標準符號結構與內部組成進行精確判斷。
正確答案：③光耦合器
③ 光耦合器:光耦合器的符號由發光元件（通常為LED）與受光元件（如光電晶體或光電二極體）組合而成，中間以光線箭頭連接，表示利用光信號實現輸入與輸出之間的電氣隔離與信號傳輸。
錯誤選項解析
- ① 橋式整流器:橋式整流器的電路符號由四個二極體組成橋型結構，用於將交流電轉換為直流電，與圖中符號結構不符。
- ② 發光二極體:發光二極體 (LED) 的符號為二極體加上向外發射的箭頭線，表示發光特性，圖中符號並非此結構。
- ④ 光電晶體:光電晶體的符號為電晶體加上指向基極的入射光箭頭，僅為單一受光元件，缺少光耦合器中發光與受光的組合結構。
Learning Tip
"此類題型常考電子元件符號辨識，需特別區分光耦合器（發光+受光組合）與單一光電元件（如光電晶體、發光二極體）的符號差異。實務上光耦合器廣泛應用於隔離雜訊與保護控制電路，是工業電子檢定中的高頻考點。"
