Q40.

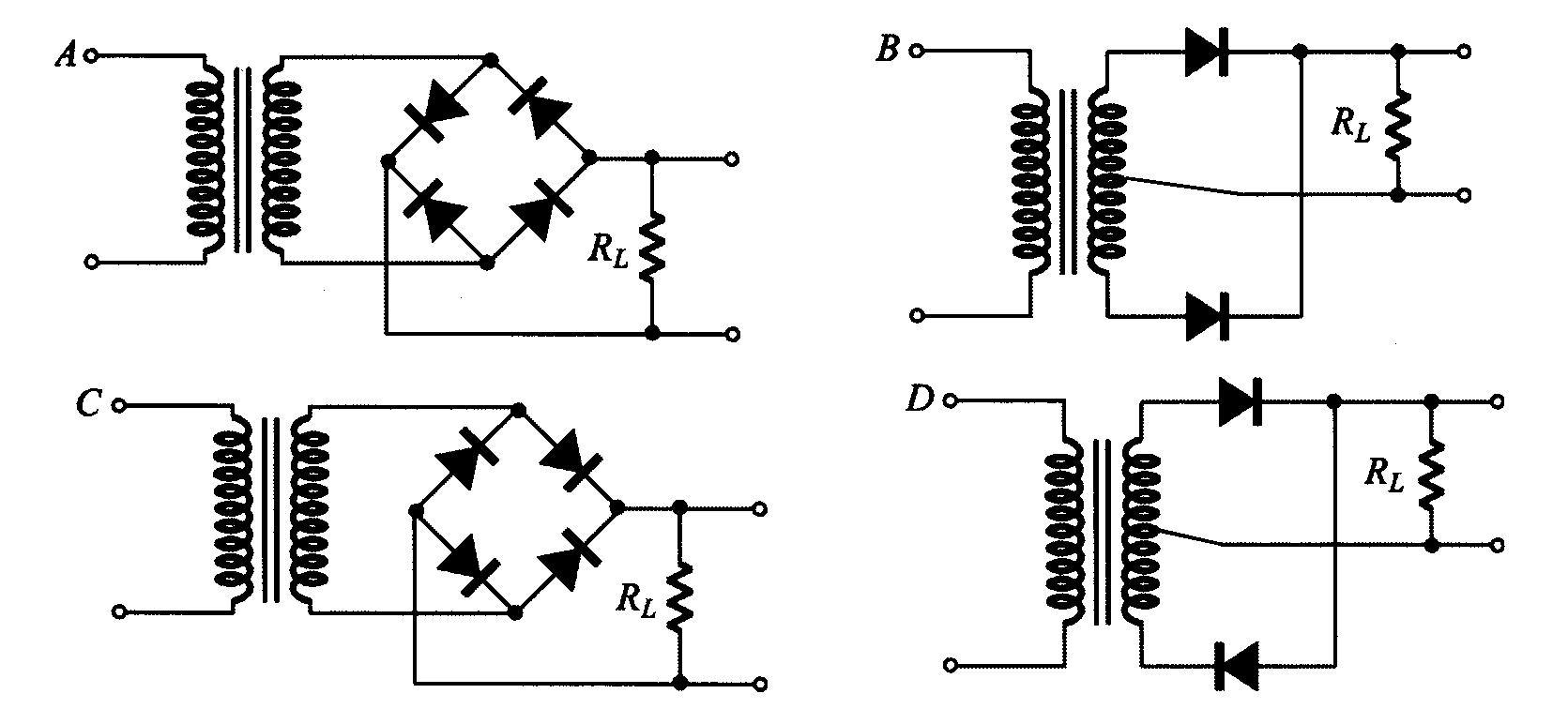

下列整流電路，何者可得全波整流輸出？
工業電子 · 丙級 · 電子學 · Q40
難易度分析
3 / 5
需要同時鑑別多種不同的整流電路圖形結構，精確判斷中心抽頭變壓器配置與橋式二極體組合的差異，並排除半波整流等常見混淆架構。
正確答案：②B 與C
② B 與C:B電路為全波中心抽頭整流，利用中心抽頭變壓器與兩個二極體，使正負半週皆能導通；C電路為橋式整流，使用四個二極體組成惠斯通橋結構，同樣可達成全波整流輸出。
錯誤選項解析
- ① A 與B:A電路通常為半波整流電路，僅使用單一二極體，只能在交流正半週或負半週導通，無法實現全波整流輸出。
- ③ C 與D:C電路雖為正確的橋式全波整流，但D電路通常為半波整流或其他非全波架構，故此組合無法全部獲得全波整流輸出。
- ④ A與D:A電路為半波整流，D電路亦非全波整流架構，兩者皆無法產生全波整流輸出，僅能利用交流週期的單一半週。
Learning Tip
"全波整流的核心考點在於辨識電路拓撲結構：中心抽頭式需兩個二極體加中心抽頭變壓器，橋式需四個二極體無需中心抽頭。常考陷阱是將半波整流（單一二極體）誤認為全波整流。實務上橋式整流因變壓器成本較低且二極體逆向電壓要求較低而更常被採用。"
