Q24.

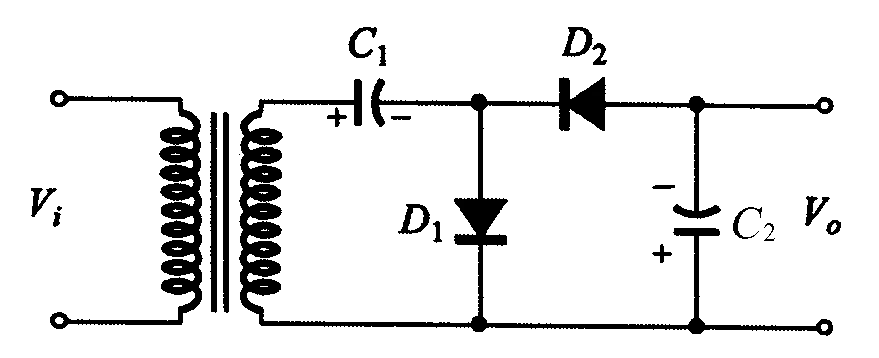

下圖電路為
工業電子 · 丙級 · 電子學 · Q24
難易度分析
2 / 5
本題需要識別特定電路圖的結構與功能，考查對基礎電子電路圖形的記憶與對應能力，選項中包含了多種常見的基礎電路類型，需要透過電路中的元件配置來正確判別其對應的名詞。
正確答案：①倍壓整流電路
① 倍壓整流電路:倍壓整流電路利用二極體與電容器的充放電特性，將交流輸入電壓在每個半週期間疊加，使輸出直流電壓達到輸入交流峰值的兩倍或更高。此電路常見於需要高電壓但電流需求較小的應用場景。
錯誤選項解析
- ② 截波電路:截波電路的功能是將輸入信號的特定電平以上或以下部分切除，主要用於波形整形或電位準位移，而非提升電壓。其電路結構通常僅包含二極體與電阻，不含用於儲能的電容疊加架構。
- ③ 檢波電路:檢波電路主要應用於調幅(AM)信號的解調變，從高頻載波中提取低頻調變信號，常見於無線電接收機中。其核心原理是利用二極體的單向導通特性配合RC低通濾波，與倍壓整流的目的不同。
- ④ 濾波電路:濾波電路的作用是平滑整流後的漣波電壓，使輸出更接近純直流，通常由電容、電感或兩者組合構成。濾波電路本身不具備升壓功能，僅作為整流電路的後級處理階段。
Learning Tip
"倍壓整流與橋式整流易混淆：前者輸出電壓為輸入峰值的倍數但電流能力弱，後者輸出電壓等於輸入峰值但電流能力強。實務上需注意電容耐壓值必須大於其承受的峰值電壓，且二極體的PIV額定值應至少為輸入峰值電壓的兩倍，否則可能導致元件崩潰擊穿。"
