Q65.

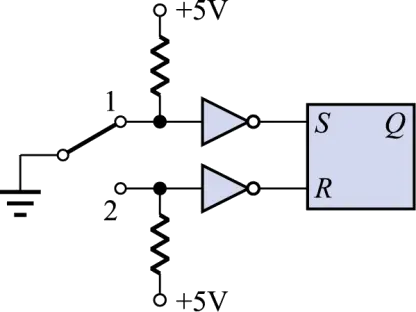

如圖所示，此電路一般可用來做
工業電子 · 丙級 · 數位系統 · Q65
難易度分析
3 / 5
考查考生對常見電子電路功能與應用場景的掌握程度，需辨識電路結構並理解其在數位系統中處理訊號雜訊的實際用途，無直接的數值計算，但須清楚區分各類電子電路的配置差異。
正確答案：④消除開關的彈跳現象用
④ 消除開關的彈跳現象用:此為典型的開關去彈跳電路（Switch Debounce Circuit），利用 RS 觸發器 或 史密特觸發器 的遲滯特性，消除機械開關接通或斷開時因接點彈跳所產生的雜訊脈衝，確保數位系統僅偵測到一次穩定的切換訊號。
錯誤選項解析
- ① 振盪器用:此電路並非用於產生週期性訊號的振盪器，振盪器需具備正回授與頻率決定元件（如 LC 或 RC 網路），而圖中電路結構不符合振盪條件。
- ② 電流放大電路用:此電路目的不在於電流放大，電流放大電路通常採用電晶體的共集極（射極隨耦器）配置，與圖中邏輯閘或觸發器結構無關。
- ③ 電壓放大電路用:此電路並非電壓放大用途，電壓放大需依賴運算放大器或電晶體的共射極/共源極組態，圖中為數位邏輯電路而非類比放大電路。
Learning Tip
"開關彈跳現象是數位系統實務上的常見問題，機械式開關在切換瞬間會產生數毫秒至數十毫秒的彈跳脈衝，若未經處理直接送入計數器或微控制器，將導致誤觸發或重複計數。常考的去彈跳方法包含：硬體方式（RS 觸發器、史密特觸發器、RC 低通濾波）與軟體方式（延遲取樣法）。需特別注意區分振盪器、放大電路與去彈跳電路的電路結構差異，避免混淆。"
學員答題分佈
①振盪器用0%
②電流放大電路用0%
③電壓放大電路用0%
④消除開關的彈跳現象用0%
