Q65.

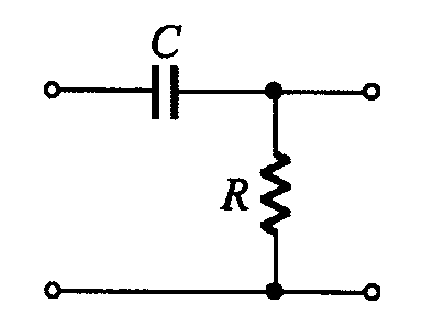

下圖為一濾波器電路，它是屬於一種
工業電子 · 丙級 · 電子學 · Q65
難易度分析
2 / 5
本題需要依據被動濾波器電路圖中電容與電阻的相對配置位置進行電路型態的判讀，透過辨識元件的串並聯關係與信號傳遞路徑來確定電路特性，對於基本電路架構的熟悉度是正確判斷的關鍵。
正確答案：①高通濾波器
① 高通濾波器:高通濾波器允許高於截止頻率的訊號通過，而衰減低頻成分。此電路架構中，電容串聯於輸入端且電阻並聯至地，符合高通濾波器的典型 RC 網路配置。
錯誤選項解析
- ② 低通濾波器:低通濾波器的電路架構應為電阻串聯且電容並聯至地，與圖中電容串聯的配置相反，因此不正確。
- ③ 帶通濾波器:帶通濾波器需結合高通與低通兩段 RC 網路或使用 RLC 共振電路，僅由單一電容與電阻無法實現帶通特性。
- ④ 積分器:積分器通常由運算放大器搭配電容於負回授路徑構成，此為被動 RC 電路，不具備積分運算功能。
Learning Tip
"RC 濾波器型態判斷的關鍵在於電容與電阻的相對位置：電容串聯輸入為高通，電容並聯接地為低通。實務上需注意截止頻率 fc=1/(2πRC) 的計算，以及負載效應對濾波特性的影響。"
學員答題分佈
①高通濾波器0%
②低通濾波器0%
③帶通濾波器0%
④積分器0%
