Q337.

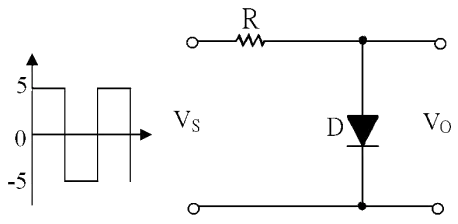

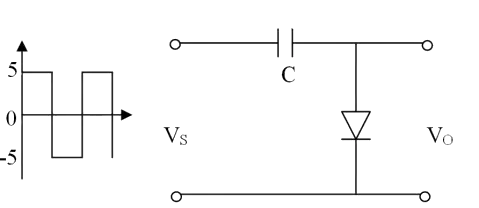

如下圖所示，其輸出VO 波形為何？
視聽電子 · 丙級 · 音響檢修 · Q337
難易度分析
3 / 5
本題需分析電路元件的配置以判定輸出波形的直流位準位移。考生必須準確辨識二極體方向對箝位極性的影響，並計算電容充電後的電壓對輸出波形峰值產生的偏移量，屬於需要將理論概念應用於具體電路分析的典型題目。
正確答案：②
② :此為負向箝位電路的正確輸出波形。當輸入正半週（+5V）時，二極體順向導通將輸出箝制於 0V，同時電容充電至 5V；當輸入負半週（-5V）時，二極體截止，輸出為輸入電壓減去電容電壓（-5V - 5V = -10V），故波形在 0V 至 -10V 之間變化。
:此為負向箝位電路的正確輸出波形。當輸入正半週（+5V）時，二極體順向導通將輸出箝制於 0V，同時電容充電至 5V；當輸入負半週（-5V）時，二極體截止，輸出為輸入電壓減去電容電壓（-5V - 5V = -10V），故波形在 0V 至 -10V 之間變化。錯誤選項解析
- ①
:此波形與輸入方波完全相同（±5V），表示電路未產生任何箝位作用。但此電路包含電容與二極體，必然會改變直流位準，故此選項錯誤。 - ③
:此波形為 0V 至 +10V，屬於正向箝位電路的輸出特徵。但本電路二極體方向為陽極接地、陰極接輸出端，屬於負向箝位配置，故此選項錯誤。 - ④
:此波形雖為負向，但最低僅至 -5V，表示電容未正確充電或箝位電壓計算錯誤。正確的負向箝位應將整個波形下移 5V，使正峰值箝於 0V、負峰值達 -10V。
Learning Tip
"箝位電路的核心原理是利用電容儲存電荷與二極體單向導通特性，將交流訊號的直流位準進行位移，但不改變波形形狀。常考陷阱：(1) 二極體方向決定箝位極性——陽極接地為負向箝位，陰極接地為正向箝位；(2) 輸出峰對峰電壓 Vpp 維持不變（本題仍為 10V），僅直流位準改變；(3) 箝位電路與限幅電路不同，後者會削去部分波形。"
