Q404.

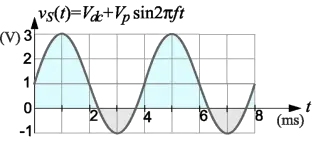

如下圖所示所示波形的平均值Vdc =？
視聽電子 · 丙級 · 音響檢修 · Q404
難易度分析
3 / 5
此題考查特定電路波形的平均值計算能力，需對應正確的數學公式進行數值轉換，且選項中設計了與電子元件特性相關的干擾數值，以測試對電壓定義的精確區分能力。
正確答案：②1V
② 1V:1V 為正確答案。半波整流波形之直流平均值計算公式為 Vdc = Vm/π，當峰值電壓 Vm = π ≈ 3.14V 時，Vdc ≈ 1V。此為單相半波整流電路之標準計算方式。
錯誤選項解析
- ① 1.4V:1.4V 為全波整流後經電容濾波之峰值近似值（Vm×√2），非半波整流之平均值。此數值常見於電容輸入濾波電路的無載輸出電壓。
- ③ 0.7V:0.7V 為矽二極體之順向導通壓降（VF）典型值，與整流後波形平均值無關。此數值常用於二極體電路分析時之壓降估算。
- ④ 0V:0V 代表純交流波形或對稱方波之平均值，不適用於經半波整流後之單向脈動波形。整流後必存在正向直流成分。
Learning Tip
"本題考點為半波整流電路之直流平均值計算。關鍵公式：Vdc = Vm/π（半波）與 Vdc = 2Vm/π（全波）。常見陷阱為混淆 峰值（Vm）、有效值（Vrms） 與 平均值（Vdc） 三者關係，實務檢修時需特別注意示波器讀取之電壓類型。"
