Q30.

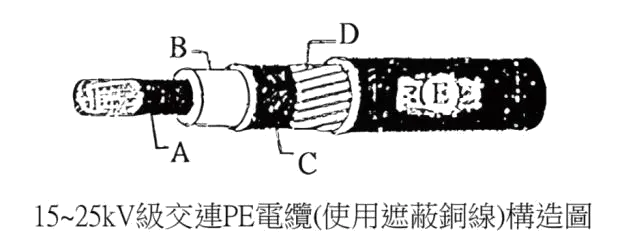

下圖係15－25kV 交連PE 電纜構造圖，其中B 為？
配電電纜裝修 · 丙級 · 配電設備 · Q30
難易度分析
2 / 5
本題考查高壓電纜各層構造的空間位置與名稱對應，屬於基礎的定義記憶型題目，只需掌握電纜由內而外的結構順序即可判定。
正確答案：④絕緣體
④ 絕緣體:絕緣體（XLPE交連聚乙烯）為電纜核心絕緣層，位於內半導體與外半導體之間，承受15-25kV之工作電壓，為高壓電纜最重要之絕緣介質。
錯誤選項解析
- ① 內半導體:內半導體層位於導體與絕緣體之間，用於均勻電場分佈並消除導體表面之游離放電，並非圖中B所指之外部結構。
- ② 外半導體:外半導體層包覆於絕緣體外側，與遮蔽銅線相鄰但位置更靠內，主要功能為配合金屬遮蔽層形成等電位。
- ③ 遮蔽銅線:遮蔽銅線位於最外層金屬遮蔽層，提供故障電流路徑及電磁遮蔽功能，其位置在外半導體層之外側。
Learning Tip
"高壓電纜構造由內而外依序為：導體→內半導體層→XLPE絕緣層→外半導體層→金屬遮蔽層→外被。此類題型常考各層功能與位置順序，需特別注意半導體層與絕緣層之相對位置，以及遮蔽銅線之接地保護作用。"
學員答題分佈
①內半導體0%
②外半導體0%
③遮蔽銅線0%
④絕緣體0%
此答題分佈是根據學員在 LongePass 模擬考等實際作答紀錄計算而成。與考友分享這道歷屆試題與詳細解析！
