Q19.

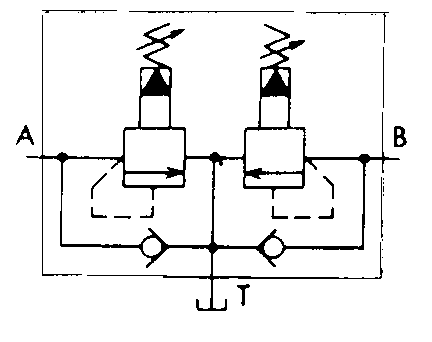

如下圖為
油壓 · 丙級 · 識圖 · Q19
難易度分析
3 / 5
此題要求辨識特定油壓元件符號。由於選項中包含數個功能相近且符號結構相似的先導控制閥門，考生必須能精準區分各元件的符號特徵，方能避免混淆並選出正確答案。
正確答案：②制動閥(剎車閥)
② 制動閥(剎車閥):制動閥（剎車閥）（Brake Valve）用於液壓馬達迴路中提供制動功能，其符號特徵為包含先導壓力控制與洩油回路設計，可在馬達停止運轉時產生制動效果，防止慣性運轉，符合圖示之液壓符號。
錯誤選項解析
- ① 抗衡閥:抗衡閥（Counterbalance Valve）主要用於防止垂直缸因負載自重而自由下落，其符號特徵為具有外部先導壓力控制迴路與單向逆止功能，與圖示符號不符。
- ③ 溢流閥:溢流閥（Relief Valve）為系統安全保護元件，當壓力超過設定值時開啟洩壓，其符號為箭頭偏離中位且彈簧側與壓力側相對，不具備制動閥的馬達迴路特徵。
- ④ 引導動作型減壓閥 之符號:引導動作型減壓閥（Pilot-operated Reducing Valve）用於將下游壓力維持在低於上游之設定值，其符號特徵為常開狀態且先導壓力取自二次側，與制動閥之符號結構不同。
Learning Tip
"在油壓識圖考試中，制動閥與抗衡閥極易混淆。兩者皆具先導控制功能，但制動閥專用於液壓馬達迴路之制動，而抗衡閥用於垂直油缸之負載保持。解題關鍵在於辨識符號中是否包含馬達專用迴路特徵及洩油路徑之表示方式。"
學員答題分佈
①抗衡閥0%
②制動閥(剎車閥)0%
③溢流閥0%
④引導動作型減壓閥 之符號0%
