Q62.

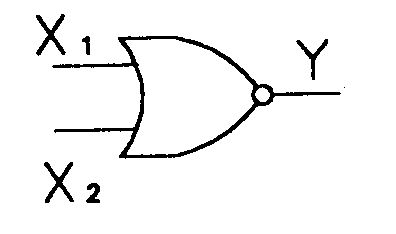

如下圖所示邏輯方程式為
油壓 · 丙級 · 識圖 · Q62
難易度分析
2 / 5
本題考查基礎邏輯閘符號與其對應方程式的辨識能力，屬於對基本定義的直接應用，無複雜的推理過程或多重陷阱。
正確答案：③
③ :題目圖示為 NOR 閘（反或閘），其特徵為 OR 閘的弧形輸入端加上輸出端的反相圓圈，邏輯方程式為 Y = X₁ + X₂ 整體取反相，即先做 OR 運算再取 NOT。
:題目圖示為 NOR 閘（反或閘），其特徵為 OR 閘的弧形輸入端加上輸出端的反相圓圈，邏輯方程式為 Y = X₁ + X₂ 整體取反相，即先做 OR 運算再取 NOT。錯誤選項解析
- ①
:此為 NAND 閘（反及閘）的邏輯方程式 Y = X̄₁·X₂，其邏輯閘符號應為 AND 閘輸出端加反相圓圈，與題目所示的 OR 形狀不符。 - ②
:此式表示僅對 X₁ 取反相後再與 X₂ 做 AND 運算，並非標準邏輯閘的完整表達式，且反相位置僅在單一輸入端，與題圖輸出端反相的結構不同。 - ④
:此式表示僅對 X₁ 取反相後再與 X₂ 做 OR 運算，反相僅作用於單一輸入而非整個輸出結果，與 NOR 閘的定義不符。
Learning Tip
"本題考點為 基本邏輯閘符號與方程式的對應關係。常考陷阱在於混淆 NOR（反或） 與 NAND（反及） 的符號差異：NOR 閘為弧形輸入端（OR 形狀）加輸出反相圓圈；NAND 閘為直線輸入端（AND 形狀）加輸出反相圓圈。另外需注意 反相圓圈的位置——在輸出端表示對整個運算結果取 NOT，在輸入端則表示僅對該輸入取 NOT，兩者意義完全不同。"
學員答題分佈
①0%
0%②0%
0%③0%
0%④0%
