Q46.

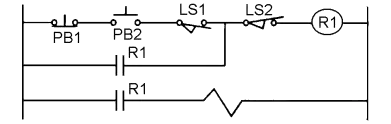

下圖中之迴路，原接那一個開關可以啟動？
油壓 · 丙級 · 操作與維護 · Q46
難易度分析
2 / 5
需具備電氣符號辨識能力，能區分常開與常閉接點的功能，並能正確辨識手動操作元件與自動偵測元件在迴路中的不同角色。
正確答案：②PB2
② PB2:PB2 為常開按鈕開關，按下時閉合導通迴路，使 R1 電驛 激磁動作，並透過 R1 自保持接點 維持導通狀態，為正確的啟動開關。
錯誤選項解析
- ① PB1:PB1 為常閉按鈕開關，按下時會切斷迴路使 R1 電驛 失磁，屬於停止功能而非啟動功能。
- ③ LS1:LS1 為極限開關（限位開關），屬於位置偵測用的安全保護元件，用於限制機構行程或作為互鎖條件，並非手動啟動開關。
- ④ LS2:LS2 為極限開關（限位開關），同樣屬於位置偵測與安全保護元件，用於迴路的互鎖或行程控制，不具備手動啟動功能。
Learning Tip
"此題考點為油壓電氣控制迴路中啟動/停止按鈕的辨識與自保持迴路原理。常開按鈕（NO）用於啟動，常閉按鈕（NC）用於停止；極限開關（LS） 為位置偵測元件，不可與手動按鈕混淆。實務上需熟記梯形圖符號：常開接點為斷開狀態、常閉接點為導通狀態，並理解 R1 自保持接點 在並聯支路中維持電驛激磁的作用。"
學員答題分佈
①PB10%
②PB20%
③LS10%
④LS20%
此答題分佈是根據學員在 LongePass 模擬考等實際作答紀錄計算而成。與考友分享這道歷屆試題與詳細解析！
