Q41.

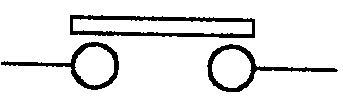

在控制電路圖中，下圖為何種開關之a 接點？
油壓 · 丙級 · 識圖 · Q41
難易度分析
2 / 5
本題考查對控制電路標準圖形符號的辨識能力，需能準確區分不同類型機械致動開關與感應元件的符號特徵，屬於基礎概念記憶型題目。
正確答案：③極限開關
③ 極限開關:極限開關的a接點符號特徵為帶有滾輪或槓桿機械致動裝置的開關圖示，用於檢測機械設備的行程位置或極限位置，符合圖中符號。
錯誤選項解析
- ① 壓力開關:壓力開關的圖形符號通常包含波登管或膜片等壓力感應元件的標示，與圖中所示的機械致動型a接點符號不符。
- ② 按鈕開關:按鈕開關的符號會明確標示按壓致動的結構特徵（如推桿圖示），而非圖中所示的滾輪或凸輪機械致動形式。
- ④ 延時開關:延時開關（時間繼電器）的符號會包含半圓弧或延時標記（如傘形符號）來表示時間延遲特性，與圖中純機械致動開關不符。
Learning Tip
"本題核心考點為控制電路圖中各類開關的標準圖形符號辨識。常考陷阱在於混淆機械致動型開關（如極限開關、按鈕開關）與物理量感應型開關（如壓力開關、溫度開關）的符號差異。實務上，a接點代表常開接點（NO），而極限開關廣泛應用於油壓系統的行程控制與安全互鎖迴路中，需熟記其帶滾輪槓桿的標準符號特徵。"
學員答題分佈
①壓力開關0%
②按鈕開關0%
③極限開關0%
④延時開關0%
