Q1.

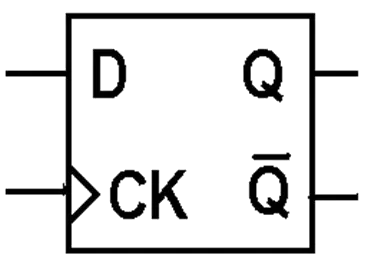

下圖所示之D 型正反器，Clock 採何種觸發方式？
電腦硬體裝修 · 丙級 · 電腦、電子及電機機械識圖 · Q1
難易度分析
2 / 5
本題考查對數位邏輯電路符號的辨識能力，需能準確區分準位觸發與邊緣觸發的差異，並透過時脈輸入端符號的特徵來判定觸發方向。
正確答案：③正緣觸發
③ 正緣觸發:正緣觸發（上升緣觸發）指時脈訊號由低電位跳變至高電位的瞬間，D型正反器才會取樣輸入端資料並更新輸出狀態，此為標準D型正反器的典型觸發方式。
錯誤選項解析
- ① 正準位觸發:正準位觸發屬於位準觸發方式，在時脈訊號維持高電位期間，輸出會持續跟隨輸入狀態變化，而非僅在邊緣瞬間動作，此與D型正反器的邊緣觸發特性不符。
- ② 負準位觸發:負準位觸發同樣屬於位準觸發，在時脈訊號為低電位時導通，此方式易產生空跳現象，D型正反器通常不採用此種觸發設計。
- ④ 負緣觸發:負緣觸發（下降緣觸發）指時脈訊號由高電位跳變至低電位時動作，電路符號上時脈輸入端會帶有反相氣泡標示，與本圖所示之D型正反器符號不符。
Learning Tip
"此類題型常考邊緣觸發與準位觸發的差異。D型正反器多採邊緣觸發以避免空跳問題；判讀電路符號時，時脈輸入端若無反相氣泡即為正緣觸發，有氣泡則為負緣觸發，此為識圖關鍵。"
