Q128.

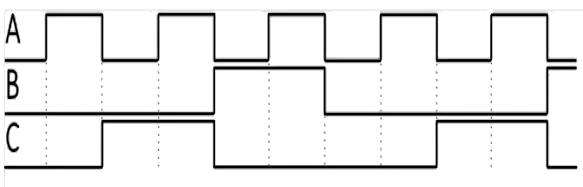

下圖所示，A 為輸入時脈(Clock)，B 及C 為輸出波形，若其電路包含有正反器(Flip-Flop)，則觸發方式為何？
電腦硬體裝修 · 丙級 · 工作方法 · Q128
難易度分析
3 / 5
本題要求分析輸入時脈與輸出波形之間的時序關係，考生需精確區分準位觸發與邊緣觸發的特性，並透過觀察波形跳變的瞬間來判定觸發方向。
正確答案：④負緣觸發
④ 負緣觸發:負緣觸發（下降緣觸發）是指正反器在時脈信號由高電位跳變至低電位的瞬間取樣輸入並改變輸出狀態。從波形圖可觀察到輸出波形 B 及 C 的狀態轉換均發生在輸入時脈 A 的下降緣，符合負緣觸發之特性。
錯誤選項解析
- ① 正準位觸發:正準位觸發是指正反器在時脈信號維持高電位期間持續感應輸入並改變狀態，而非僅在邊緣瞬間動作，此方式容易產生空跳現象，實務上較少使用。
- ② 正緣觸發:正緣觸發（上升緣觸發）是指正反器在時脈信號由低電位跳變至高電位的瞬間取樣輸入，若波形圖顯示輸出變化發生在 Clock 的上升緣則為此類型，但本題波形並非如此。
- ③ 負準位觸發:負準位觸發是指正反器在時脈信號維持低電位期間感應輸入，與準位觸發相同會有持續感應的問題，不同於邊緣觸發的瞬間取樣特性。
Learning Tip
"本題核心考點為正反器觸發方式的辨識，需區分邊緣觸發（正緣/負緣）與準位觸發（正準位/負準位）的差異。邊緣觸發僅在時脈跳變瞬間動作，抗雜訊能力佳；準位觸發在整個電位期間持續感應，易產生空跳問題。實務上數位電路多採用邊緣觸發型正反器以確保時序穩定，解題時應仔細比對輸出波形變化點與 Clock 邊緣的對應關係。"
