Q4.

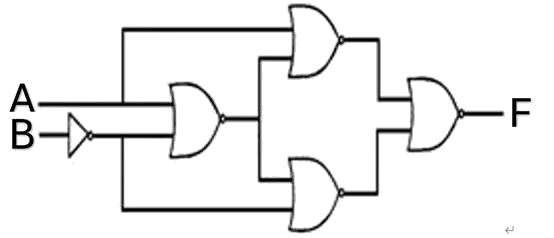

下圖所示邏輯符號功能相當於
電腦硬體裝修 · 丙級 · 電腦、電子及電機機械識圖 · Q4
難易度分析
2 / 5
本題僅需對數位邏輯閘的標準圖形符號具備基礎記憶即可判定，屬於單純的符號辨識題目，無複雜的邏輯推論或陷阱。
正確答案：③XOR
③ XOR:XOR閘（互斥或閘）的邏輯功能為「兩輸入不同時輸出為1，相同時輸出為0」，其符號特徵是在OR閘的輸入側多一條平行的雙弧線，此為XOR閘的標準識別標誌。
錯誤選項解析
- ① OR:OR閘的邏輯功能為「任一輸入為1則輸出為1」，其符號特徵為輸入側呈圓弧形、輸出側為尖角形，與圖示符號不符。
- ② AND:AND閘的邏輯功能為「所有輸入皆為1時輸出才為1」，其符號特徵為輸入側為直線、輸出側為半圓弧形，與圖示符號不符。
- ④ XNOR:XNOR閘（互斥非或閘）為XOR閘的反相輸出，其符號應在XOR閘的輸出端額外增加一個小圓圈（反相符號），圖示並無此反相圓圈。
Learning Tip
"邏輯閘符號辨識為電腦硬體裝修檢定的常考題型。關鍵在於記住各閘的符號特徵：AND為直線輸入+圓弧輸出、OR為雙曲線輸入+尖角輸出、XOR在OR基礎上增加輸入側雙弧線、XNOR則在輸出端加反相圓圈。實務上，XOR閘常用於奇偶校验與半加器電路設計，為數位邏輯的核心元件。"
