Q42.

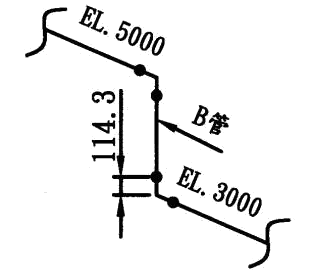

如圖所示，已知90°彎頭之尺寸為114.3 ㎜(彎頭中心至另一端之端面)，若銲接不留根部間隙，則B 管之長度為
工業用管配管 · 丙級 · 施工圖說 · Q42
難易度分析
3 / 5
本題涉及配管尺寸的基礎計算，要求考生能正確識別圖面標註的中心尺寸，並精準扣除兩端配件的佔據長度。選項中設計了單側扣除或未扣除的陷阱，考驗對配管切管標準流程的理解。
正確答案：①1771.4
① 1771.4:管段長度計算正確。當銲接不留根部間隙時，B管長度應從總中心尺寸扣除兩端彎頭中心至端面距離（114.3㎜×2=228.6㎜），故2000-228.6=1771.4㎜。此為管配管中心線法的標準計算方式。
錯誤選項解析
- ② 2000:此數值為圖面給定的總中心尺寸，未扣除彎頭本身的中心至端面距離。正確做法必須扣除兩端彎頭尺寸（各114.3㎜），而非直接使用總尺寸作為切管長度。
- ③ 1885.7:此數值僅扣除單側彎頭尺寸（2000-114.3=1885.7㎜），屬於單端扣除錯誤。實際配管時兩端皆連接彎頭，必須扣除兩端的彎頭中心至端面距離。
- ④ 2114.3 ㎜:此數值為總尺寸加上彎頭尺寸（2000+114.3=2114.3㎜），屬於加減方向錯誤。管段切割長度應從中心尺寸中扣除彎頭佔據的長度，而非額外加計。
Learning Tip
"本題考管段切割長度計算的核心觀念：使用中心線法時，切管長度=中心尺寸-Σ(彎頭中心至端面距離)。常見陷阱為忘記扣除兩端彎頭尺寸或僅扣除單端。實務上若留有銲接根部間隙（通常1.5~3㎜），則需額外加計間隙值。施工圖說判讀時，務必確認圖面標註的是中心至中心或面至面尺寸。"
學員答題分佈
①1771.40%
②20000%
③1885.70%
④2114.3 ㎜0%
此答題分佈是根據學員在 LongePass 模擬考等實際作答紀錄計算而成。與考友分享這道歷屆試題與詳細解析！
