Q5.
電機電子製圖符號中，何者表示按鈕開關a 接點？
機械停車設備裝修 · 丙級 · 識圖說 · Q5
難易度分析
2 / 5
此題屬於基礎符號辨識題，要求考生能精確區分不同狀態下接點的製圖表示法，需對標準電機電子符號中接點的初始開關狀態具備基本認知。
正確答案：④

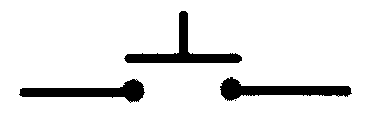

④ :此為標準的按鈕開關 a 接點（常開接點，NO）製圖符號，於未操作時接點呈斷開狀態，按下按鈕後接點閉合導通，符合 CNS 電氣製圖標準之表示方式。
:此為標準的按鈕開關 a 接點（常開接點，NO）製圖符號，於未操作時接點呈斷開狀態，按下按鈕後接點閉合導通，符合 CNS 電氣製圖標準之表示方式。錯誤選項解析
- ①

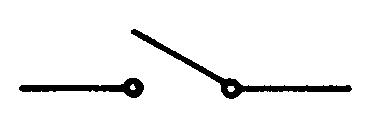

:此符號並非按鈕開關 a 接點的標準製圖符號，可能為其他類型開關或接點的圖示，不符合題目所問之常開接點表示法。 - ②
:此符號可能表示b 接點（常閉接點）或其他形式之開關符號，與題目要求的a 接點（常開接點）定義相反，a 接點於未按壓時呈斷開狀態。 - ③
:此符號不符合按鈕開關 a 接點之標準電機電子製圖規範，可能為其他控制元件或不同類型之開關圖示。
Learning Tip
"在電機電子製圖符號中，a 接點代表常開接點（NO, Normally Open），未動作時斷開、動作後閉合；b 接點則代表常閉接點（NC, Normally Closed），未動作時閉合、動作後斷開。此為檢定考試中極易混淆的考點，務必確認符號中接點的初始狀態是斷開還是閉合，並熟悉 CNS 標準製圖符號的各類開關表示法。"
