Q6.
電機電子製圖符號中，何者表示腳踏開關b 接點？
機械停車設備裝修 · 丙級 · 識圖說 · Q6
難易度分析
2 / 5
此題屬於基礎的圖學符號辨識，考查對於特定操作機構（腳踏式）與特定接點邏輯（常閉/b接點）之圖形符號的精確掌握。考生需同時判斷圖示中的操作裝置類型與接點的閉合/開啟狀態，屬於標準的基礎知識記憶與辨識題型。
正確答案：③
③ :此為CNS標準中腳踏開關b接點（常閉接點）的正確符號，以開關本體搭配腳踏操作桿圖示，且接點呈現閉合狀態，符合電機電子製圖規範。
:此為CNS標準中腳踏開關b接點（常閉接點）的正確符號，以開關本體搭配腳踏操作桿圖示，且接點呈現閉合狀態，符合電機電子製圖規範。錯誤選項解析

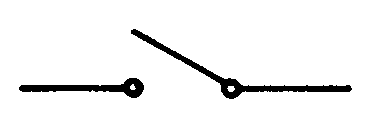

- ①
:此符號並非腳踏開關b接點的標準表示法，可能為其他類型開關或a接點（常開接點）的符號，與題目要求的常閉型腳踏開關不符。 - ②
:此圖形不代表腳踏開關b接點，可能為限位開關或其他控制開關符號，缺少腳踏操作裝置的特定標記。 - ④
:此符號非腳踏開關b接點，可能為按鈕開關或其他手動操作開關之符號，操作方式與腳踏式不同。
Learning Tip
"在電機電子製圖符號中，a接點代表常開（NO），b接點代表常閉（NC），此為日系與台灣常用術語。腳踏開關的符號特徵為帶有踏板操作機構的圖示。解題時需同時確認操作方式（腳踏）與接點狀態（常閉）兩個要素，避免與手動按鈕或常開接點混淆。"
