Q22.

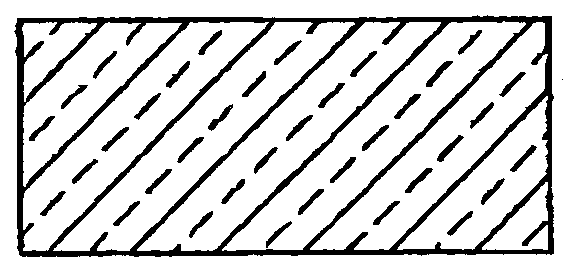

下列之剖面圖例表示
造園景觀 · 丙級 · 基地放樣與識圖 · Q22
難易度分析
2 / 5
考察對建築剖面符號之基礎記憶能力，屬於標準圖例的單一辨識題目，無需複雜推論即可得出結果。
正確答案：①石材
① 石材:石材在建築剖面圖例中以不規則交叉斜線或點狀紋理表示，此為CNS建築製圖標準中規定的材料符號，用於區分天然石材與其他人造建材。
錯誤選項解析
- ② 鋼筋混凝土:鋼筋混凝土的標準圖例為斜線填充並搭配圓點（代表鋼筋斷面），與石材的交叉紋理不同，兩者不可混淆。
- ③ 土方地坪:土方地坪通常以密集點狀或土壤紋理符號表示，用於標示回填土或原土層，與石材的剖面符號有明顯差異。
- ④ 粉刷水泥地坪:粉刷水泥地坪一般以單一方向細斜線或空白加註文字標示，不使用石材的交叉紋理圖例。
Learning Tip
"剖面圖例辨識為造園景觀識圖的基礎考點，需熟記CNS標準中各類建材的填充符號。常考陷阱在於石材與混凝土的圖例容易混淆，石材為不規則交叉線，混凝土則為規則斜線加圓點。實務上正確判讀圖例是確保施工材料選用與工程品質的關鍵。"
