Q24.

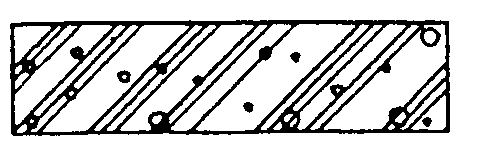

下列之圖例表示
造園景觀 · 丙級 · 基地放樣與識圖 · Q24
難易度分析
2 / 5
本題考查對建築製圖標準符號的記憶與辨識能力，屬於基礎的材料圖例定義對照題。
正確答案：①混凝土剖面
① 混凝土剖面:混凝土剖面的標準圖例以三角形與點狀符號組合表示，三角形代表粗粒料（碎石），點狀代表細粒料（砂），此為CNS建築製圖標準中混凝土斷面的規範符號。
錯誤選項解析
- ② 土方剖面:土方剖面的圖例通常以不規則斜線或交叉線表示土壤層次，不會出現三角形與點狀的組合符號，與本圖例不符。
- ③ 綠籬剖面:綠籬剖面在景觀製圖中通常以植物圖示（如圓形樹冠輪廓或枝葉符號）表示，屬於植栽圖例而非材料剖面符號。
- ④ 砌磚剖面:砌磚剖面的標準圖例以規律的斜線或交錯矩形表示磚塊排列（如順砌、丁砌），與混凝土的三角形加點狀符號有明顯區別。
Learning Tip
"本題考點為CNS製圖標準中的材料剖面符號辨識。常考陷阱在於混淆混凝土（三角形+點狀）與砌磚（斜線或交錯矩形）的圖例差異。實務上，景觀工程圖說中混凝土、土方、砌磚、植栽為四大基礎圖例，務必熟記各自的标准表示法，避免在基地放樣與施工圖判讀時產生誤判。"
學員答題分佈
①混凝土剖面0%
②土方剖面0%
③綠籬剖面0%
④砌磚剖面0%
