Q200.

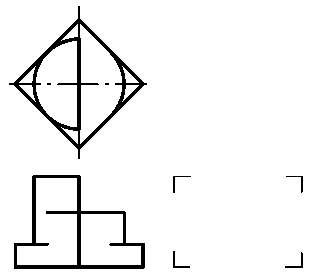

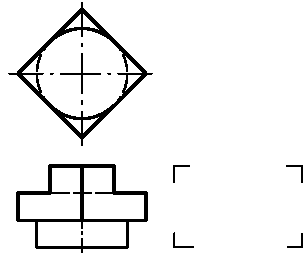

左圖之右側視圖為
電腦輔助立體製圖 · 丙級 · 視圖 · Q200
難易度分析
3 / 5
本題要求將立面圖的特徵精確投影至側視圖，且必須嚴格區分中心線、可見線與隱藏線等不同線型規範。由於選項間的差異僅在於線型的細微運用，考生需具備高度的空間想像力與對製圖標準的精準掌握才能正確區分。
正確答案：③
③ :此為正確的右側視圖。從右側觀察時，菱形截面的投影寬度與正面視圖的三階梯形輪廓相符；中心線採用標準鏈線表示旋轉對稱軸，圓形通孔以隱藏線（虛線）正確表達，上方凹槽的深度與位置亦符合正投影原理。
:此為正確的右側視圖。從右側觀察時，菱形截面的投影寬度與正面視圖的三階梯形輪廓相符；中心線採用標準鏈線表示旋轉對稱軸，圓形通孔以隱藏線（虛線）正確表達，上方凹槽的深度與位置亦符合正投影原理。錯誤選項解析
- ①
:此選項的中心線繪製為實線，不符合製圖規範。中心線應使用鏈線（長劃-點-長劃）表示對稱軸，且圓孔的隱藏線間距與位置亦不正確。 - ②
:此選項的中心線雖使用鏈線，但鏈線的長短劃比例與間距不符合 CNS 標準製圖規範。此外，上方凹槽的隱藏線深度與實際幾何關係不一致。 - ④
:此選項將圓形通孔繪製為實線（可見線），但從右側視圖觀察時該孔應為隱藏線（虛線）。此外，上方凹槽的隱藏線深度與正面視圖的幾何關係不符。
Learning Tip
"本題考點為第三角投影法的視圖對應關係與線型規範。解題關鍵：① 中心線必須使用鏈線（長劃-點-長劃）表示對稱軸或中心軸；② 從側面觀察時，被遮擋的圓孔與凹槽應以隱藏線（虛線）表示；③ 菱形（正方形旋轉45°）的側視投影寬度等於其對角線長度，需與正面視圖的階梯寬度對應。常考陷阱為混淆可見線與隱藏線的使用時機，以及中心線與隱藏線的線型區別。"
