Q108.

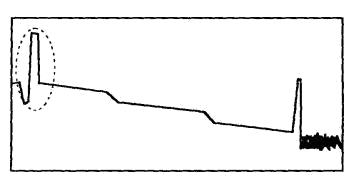

下圖為OTDR 光纖測試波型，虛線圓圈內的圖型代表
通信技術(電信線路) · 丙級 · 線路工程 · Q108
難易度分析
3 / 5
此題需要考生具備辨識 OTDR 測試圖形特徵的能力。評分依據在於是否能透過視覺波形，精確區分出具有明顯反射峰的事件與僅產生衰減的事件。若無法理解反射特性與物理介面（如空氣間隙）之間的關係，將難以正確判讀波形。
正確答案：②連接器裝設點
② 連接器裝設點:連接器裝設點因空氣間隙會產生明顯的菲涅耳反射峰（Fresnel Reflection），在 OTDR 波形上呈現為尖銳的向上脈衝後伴隨插入損失，此為正確答案。
錯誤選項解析
- ① 斷線處:斷線處在 OTDR 波形上會呈現訊號急遽下降至雜訊底線的現象，伴隨完全無反射訊號的特徵，與圖中虛線圓圈內的波形不符。
- ③ 熔接點:熔接點在 OTDR 波形上僅呈現小幅度的階梯狀衰減（插入損失），通常不會產生明顯的反射峰，因熔接處無空氣間隙，故不會出現菲涅耳反射。
- ④ 光纖彎曲點:光纖彎曲點會造成漸進式的衰減現象，波形呈現平緩下降而非尖銳反射峰，微彎與宏彎損失均不會產生反射事件。
Learning Tip
"OTDR 事件判讀為電信線路檢定常考題型。核心考點在於區分反射事件（連接器、機械接續）與非反射事件（熔接、彎曲）的波形差異。連接器因存在空氣-玻璃介面會產生菲涅耳反射，熔接點則僅有衰減而無反射峰。實務上，連接器的反射值應小於 -35dB，熔接損失應低於 0.1dB。"
學員答題分佈
①斷線處0%
②連接器裝設點0%
③熔接點0%
④光纖彎曲點0%
