Q111.

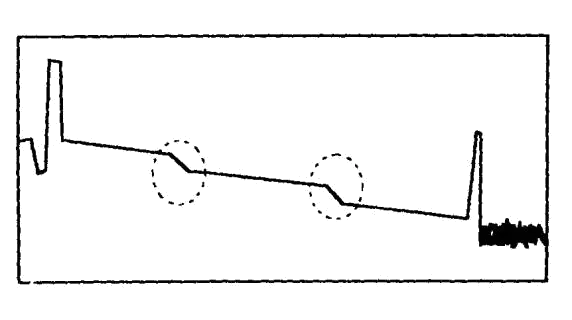

下圖為一幅OTDR 光纖測試波型，請問虛線圓圈內的圖形代表什麼意思？
通信技術(電信線路) · 丙級 · 線路工程 · Q111
難易度分析
2 / 5
此題屬於基礎的 OTDR 波形圖判讀，要求考生能精確分辨光纖檢測中不同事件（如熔接、連接器、斷點）在波形上的視覺特徵（如反射峰與階梯下降之組合），屬於單一概念的辨識題。
正確答案：②熔接點
② 熔接點:熔接點在 OTDR 波形上呈現為小幅階梯式下降（無反射峰），代表光纖熔接時因模場直徑 mismatch 或軸心偏移造成的插入損失，此為熔接損耗的典型特徵。
錯誤選項解析
- ① 斷線處:斷線處在 OTDR 波形上會呈現信號完全跌落至雜訊底線的垂直下降，且斷點後方無任何回傳信號，與圖中僅小幅階梯式下降的特徵不符。
- ③ 連接器裝設點:連接器裝設點在 OTDR 波形上會呈現明顯的反射峰（Fresnel reflection spike）伴隨信號下降，因空氣隙造成折射率突變產生反射，圖中虛線處並無反射峰。
- ④ 光纖終端:光纖終端在 OTDR 波形最右端會呈現大型反射峰後緊接雜訊區，代表光纖末端端面反射，與圖中位於線路中間位置的階梯下降特徵不同。
Learning Tip
"OTDR 波形判讀為電信線路檢定常考重點，需熟記三種典型特徵：熔接點＝階梯下降無反射峰、連接器＝反射峰＋下降、斷點/終端＝大幅跌落。實務上熔接損耗應控制在 0.1 dB 以內，超過需重新熔接。"
