Q13.

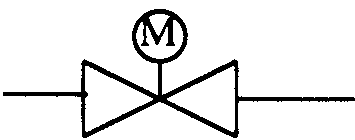

下圖為何種閥？
工程泵(幫浦)類檢修 · 丙級 · 識圖 · Q13
難易度分析
2 / 5
本題考查 P&ID 標準圖示符號的辨識能力，僅需將圖形中的特定驅動標記與對應的驅動方式進行一對一匹配即可得出答案，屬於基礎的概念記憶題。
正確答案：①電動閥
① 電動閥:圖示中閥體符號上方標有「M」圓圈，代表馬達驅動（Motor-operated），此為電動閥的標準P&ID圖示符號，利用電動馬達帶動閥桿開閉。
錯誤選項解析
- ② 電磁閥:電磁閥的圖示符號應為線圈符號（通常以螺線管圖示或「SOL」標示），而非「M」馬達符號，兩者驅動原理不同。
- ③ 手動閥:手動閥的圖示僅有閥體本體符號（蝴蝶結形），上方無任何驅動裝置標記，與本圖含「M」符號不符。
- ④ 氣動閥:氣動閥的圖示上方應標示氣動致動器符號（如氣缸圖示或「PNEU」），而非電動馬達的「M」符號。
Learning Tip
"在P&ID管路儀表圖中，閥門驅動方式的辨識關鍵在於閥體上方的致動器符號：M代表電動馬達、SOL代表電磁線圈、無標記代表手動、氣缸圖示代表氣動。此類題型常考不同驅動方式的符號差異，需熟記各類致動器的標準圖示。"
學員答題分佈
①電動閥0%
②電磁閥0%
③手動閥0%
④氣動閥0%
