Q97.

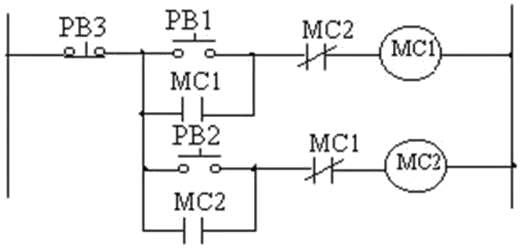

如下圖所示之繼電器電路，當MC1 與MC2 OFF 時，若依序押下啟動按鈕PB2 與PB1 時，則
機電整合 · 丙級 · 電控感測元件認識及迴路裝配 · Q97
難易度分析
3 / 5
本題要求考生能正確追蹤繼電器電路中的電流路徑，並分析在特定按鈕操作順序下，各接觸器線圈的導通狀態與邏輯互鎖關係，屬於典型的電路邏輯推論題。
正確答案：③MC1 不動作，MC2 動作
③ MC1 不動作，MC2 動作:MC1 不動作，MC2 動作為正確答案。依序押下 PB2 與 PB1 時，電流路徑僅能導通至 MC2 線圈，使 MC2 激磁動作；而 MC1 因迴路中缺乏完整的供電路徑或受到互鎖接點限制，故保持不動作狀態。
錯誤選項解析
- ① MC1 或MC2 均動作:MC1 與 MC2 均動作的說法錯誤。在此繼電器控制迴路中，由於電路設計存在互鎖或順序控制邏輯，按下 PB2 與 PB1 並不會使兩個接觸器同時激磁。
- ② MC1 動作，MC2 不動作:MC1 動作，MC2 不動作的說法錯誤。根據電路圖的接線邏輯，PB2 先按下時並未形成使 MC1 激磁的完整迴路，因此 MC1 不會動作。
- ④ MC1 與MC2 均不動作:MC1 與 MC2 均不動作的說法錯誤。在此按鈕操作順序下，MC2 的線圈迴路可以被導通而激磁，因此並非兩者皆不動作。
Learning Tip
"此類繼電器順序控制題型常考重點在於判斷線圈激磁路徑是否完整。解題關鍵為追蹤電流從電源經按鈕接點、輔助接點到線圈的通路，注意a接點（常開）與b接點（常閉）的狀態變化。實務上需特別留意互鎖迴路與自保持迴路的設計邏輯，避免混淆 MC 的動作順序。"
