Q34.

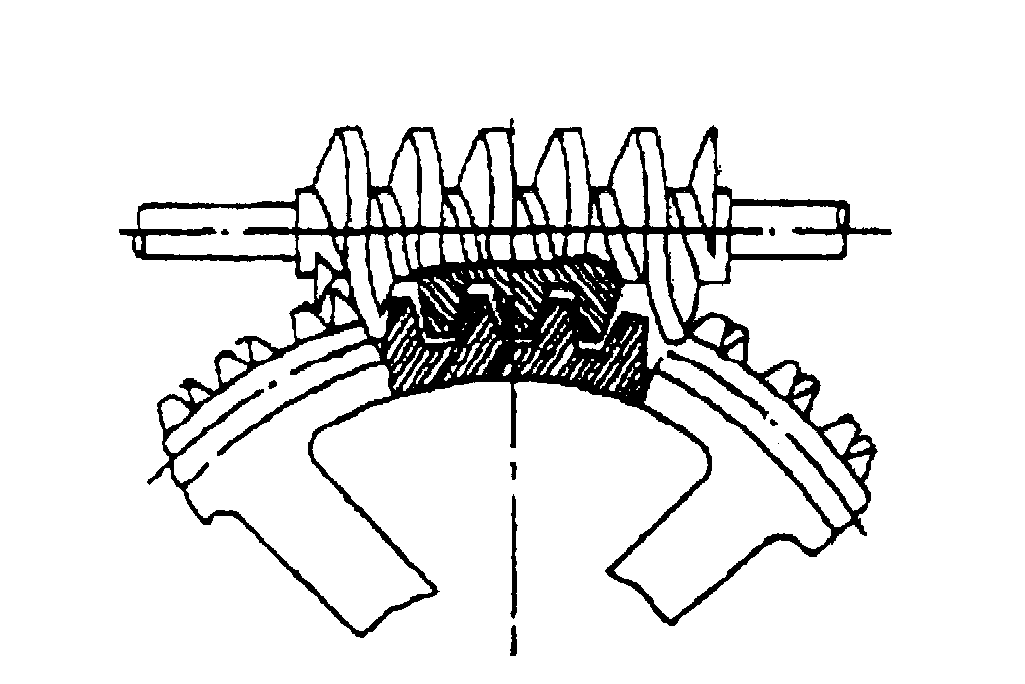

下圖是一種
機電整合 · 丙級 · 自動化機構認識及裝配 · Q34
難易度分析
2 / 5
本題屬於基礎的機械元件識別，僅需透過觀察圖形中軸線的配置關係（如是否為垂直交錯），即可將其與其他傳動機構區分開來，不涉及複雜的計算或深層的理論推導。
正確答案：③蝸桿與蝸輪
③ 蝸桿與蝸輪:蝸桿與蝸輪由螺桿狀的蝸桿與特殊齒形的蝸輪組成，兩軸呈90度交錯配置，具有大減速比與單向自鎖特性，符合圖示結構。
錯誤選項解析
- ① 直齒斜齒輪:直齒斜齒輪（螺旋齒輪）是用於兩平行軸間的動力傳遞，齒面呈螺旋狀與圖示的垂直交錯軸配置不符。
- ② 蝸線斜齒輪:蝸線斜齒輪（雙螺旋齒輪）同樣用於平行軸傳動，具有人字形齒面以抵消軸向推力，並非圖中所示的直角減速機構。
- ④ 齒條與小齒輪:齒條與小齒輪是將旋轉運動轉換為直線運動的機構，由圓形齒輪與直線齒條嚙合，與圖中的迴轉減速機構完全不同。
Learning Tip
"蝸桿蝸輪機構的核心考點在於其大減速比（單級可達5:1~100:1）與自鎖效應（導程角小於摩擦角時無法反向驅動）。常考陷阱是將蝸線斜齒輪與蝸桿蝸輪混淆：前者用於平行軸，後者用於垂直交錯軸。實務應用常見於輸送機減速機、升降設備及需要防止逆驅動的場合。"
學員答題分佈
①直齒斜齒輪0%
②蝸線斜齒輪0%
③蝸桿與蝸輪0%
④齒條與小齒輪0%
