Q25.

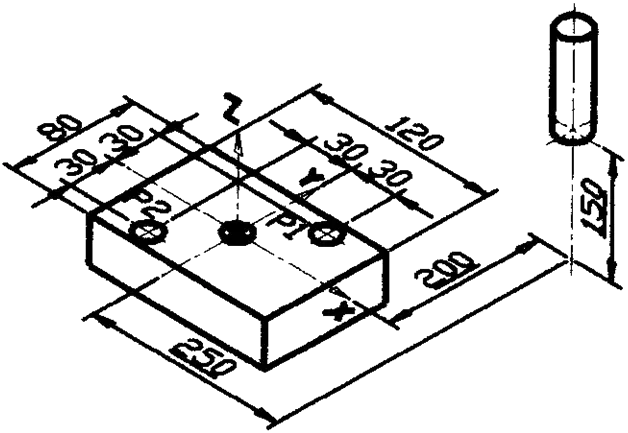

如下圖所示，下列何者不正確
銑床─銑床項 · 丙級 · CNC 銑床-程式製作 · Q25
難易度分析
3 / 5
此題目要求考生必須精確掌握不同座標指令的運作邏輯，並能在絕對座標與增量座標的轉換中進行正確判斷，且考查了指令定義上的細微差異，具有較高的辨析要求。
正確答案：①執行程式G92 X250.0 Y200.0 Z150.0；為程式原點設定
① 執行程式G92 X250.0 Y200.0 Z150.0；為程式原點設定:G92 為座標系設定指令，其功能是將刀具目前位置註冊為指定的座標值，而非直接「設定程式原點」。G92 本質上是座標偏移登錄，會根據刀具當前所在位置與給定數值的差值來偏移工件座標系，若刀具不在預期位置就執行 G92，將導致座標系錯誤。因此將 G92 描述為「程式原點設定」的說法不夠精確，此敘述不正確。
錯誤選項解析
- ② 座標X250.0 Y200.0 Z150.0 為程式原點:座標 X250.0 Y200.0 Z150.0 確實代表圖示中的程式原點（工件原點）位置，此為工件座標系中定義的基準點，敘述正確。
- ③ 執行程式G91 G00 X250.0 Y200.0 Z150.0；可位移至程式原點:G91 為增量模式，執行 G91 G00 X250.0 Y200.0 Z150.0 表示刀具從目前位置沿各軸正向增量移動指定距離，可正確位移至程式原點，敘述正確。
- ④ 執行程式G90 G00 X-250.0 Y-200.0 Z150.0；可位移至程式原點:G90 為絕對模式，執行 G90 G00 X-250.0 Y-200.0 Z150.0 表示刀具移動至工件座標系中的絕對座標位置，可正確位移至程式原點，敘述正確。
Learning Tip
"此題核心考點為 G92 座標設定與 G90/G91 移動模式的區別。常考陷阱：① G92 是將「刀具當前位置」設定為指定座標值（座標偏移），不會移動刀具；② G90 絕對座標是相對於工件原點的位置，G91 增量座標是相對於目前位置的移動量；③ 實務上建議優先使用 G54~G59 工件座標系而非 G92，因 G92 的偏移值在復歸或重置後容易遺失，造成加工事故。"
學員答題分佈
①執行程式G92 X250.0 Y200.0 Z150.0；為程式原點設定0%
②座標X250.0 Y200.0 Z150.0 為程式原點0%
③執行程式G91 G00 X250.0 Y200.0 Z150.0；可位移至程式原點0%
④執行程式G90 G00 X-250.0 Y-200.0 Z150.0；可位移至程式原點0%
