Q26.

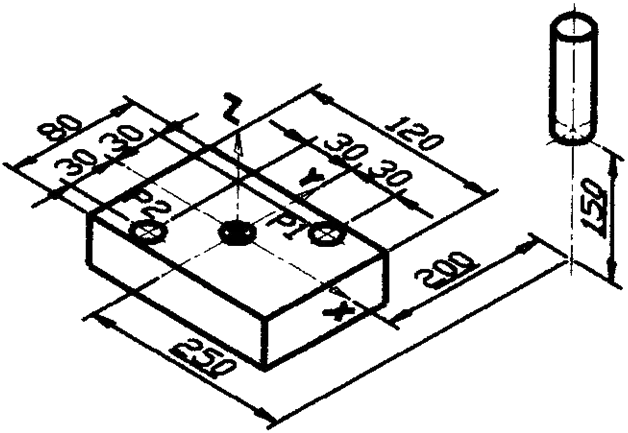

如下圖所示，執行G92 X250.0 Y200.0 Z150.0；下列何者錯誤
銑床─銑床項 · 丙級 · CNC 銑床-程式製作 · Q26
難易度分析
3 / 5
本題需綜合判讀圖面座標位置，並精確區分特定 CNC 指令在座標設定上的功能定義，且採取反向提問方式，要求對相關概念有完整且準確的掌握。
正確答案：④程式原點座標為X250.0 Y200.0 Z150.0
④ 程式原點座標為X250.0 Y200.0 Z150.0:G92 指令的功能是設定目前刀具位置對應的工作座標值，而非設定程式原點座標。G92 X250.0 Y200.0 Z150.0 表示刀具當前所在位置被定義為工作座標系中的 (250, 200, 150)，這與「程式原點座標為 X250.0 Y200.0 Z150.0」的敘述意義不同，因此此選項錯誤。
錯誤選項解析
- ① G90 G00 Z5.0 為安全高度:G90 為絕對座標模式，G00 為快速定位指令，在 CNC 銑削加工中將 Z 軸抬升至安全高度（如 Z5.0）是標準做法，可避免刀具與工件或夾具發生干涉碰撞。
- ② P1 點座標為X30.0 Y30.0 Z0.0:根據圖示座標系統，P1 點 位於工件第一象限位置，其座標值為 X30.0 Y30.0 Z0.0，符合圖面幾何關係與程式原點的相對位置定義。
- ③ P2 點座標為X-30.0 Y-30.0 Z0.0:根據圖示座標系統，P2 點 位於工件第三象限位置，其座標值為 X-30.0 Y-30.0 Z0.0，符合圖面幾何關係與程式原點的相對位置定義。
Learning Tip
"G92 座系設定指令 是 CNC 銑床常考重點，需明確區分 G92（設定當前位置座標值） 與 G54~G59（選擇預設工作座標系） 的差異。G92 不會移動刀具，僅改變控制器的座標顯示值，且若未正確設定會導致後續所有路徑偏移。實務上建議優先使用 G54~G59 設定工件原點，避免 G92 因機床斷電或重置而遺失座標設定。"
學員答題分佈
①G90 G00 Z5.0 為安全高度0%
②P1 點座標為X30.0 Y30.0 Z0.00%
③P2 點座標為X-30.0 Y-30.0 Z0.00%
④程式原點座標為X250.0 Y200.0 Z150.00%
