Q6.

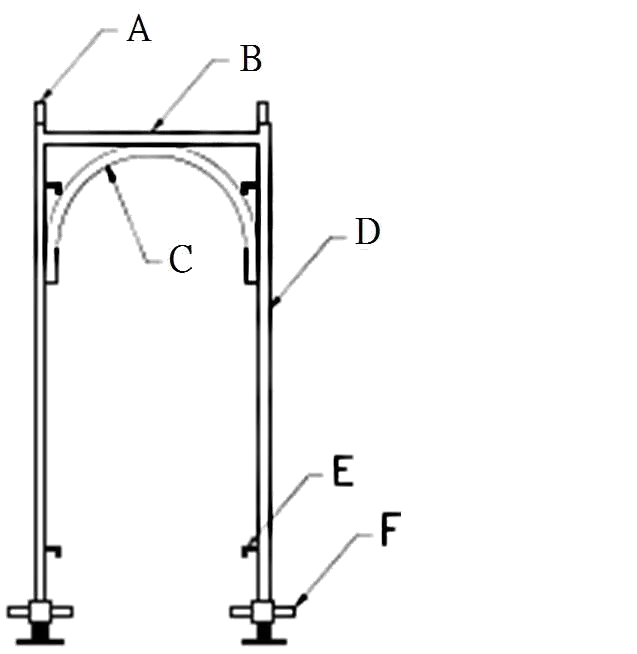

依照CNS4750 規定，如下圖示B 為
鋼管施工架 · 丙級 · 識圖 · Q6
難易度分析
2 / 5
本題考查對特定工業標準中構件名稱的辨識能力，要求考生能根據構件在結構圖中的方向與功能，正確區分結構主體與連接配件。
正確答案：②橫材
② 橫材:依據 CNS4750 鋼管施工架圖示規定，橫材為水平方向連接於兩腳柱之間的構件，用於支撐工作台及傳遞荷重至直立桿件，圖示 B 即為此水平構件。
錯誤選項解析
- ① 插銷:插銷是用於連接與固定構件的鎖定零件，並非主要結構桿件。圖示 B 所指為水平方向的承重構件，非連接用的插銷。
- ③ 腳柱:腳柱（又稱直立桿）為施工架的垂直主要承重桿件，負責將整體荷重傳遞至地面。圖示 B 為水平構件，非垂直方向的腳柱。
- ④ 交叉拉桿釦釘:交叉拉桿釦釘是用於固定交叉拉桿（斜撐）的連接零件，屬於斜向穩定構件的配件。圖示 B 為主要水平結構桿件，非拉桿釦釘。
Learning Tip
"此類識圖題常考 CNS4750 中施工架各構件的標準名稱與功能區別。易混淆點在於橫材（水平構件）與腳柱（垂直構件）的方向辨識，以及結構桿件（如橫材、腳柱）與連接零件（如插銷、釦釘）的分類差異。實務上應熟悉施工架組配圖中各符號代表的標準構件名稱。"
學員答題分佈
①插銷0%
②橫材0%
③腳柱0%
④交叉拉桿釦釘0%
