Q6.

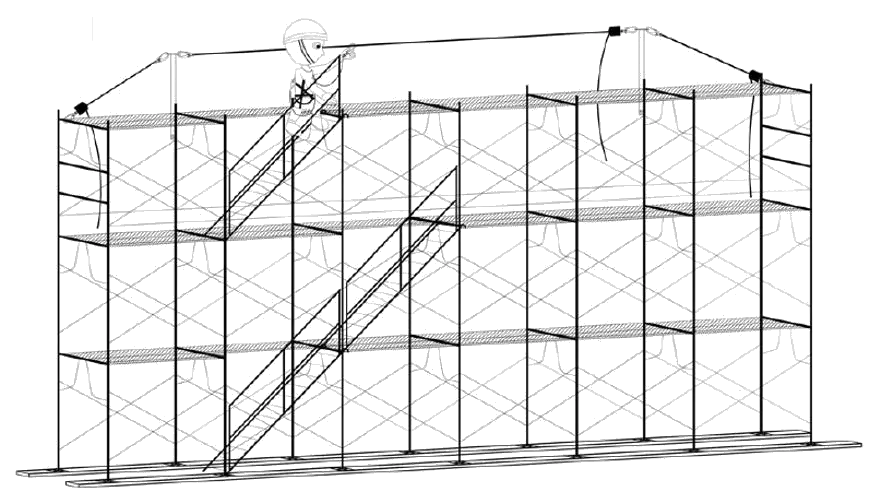

下圖所示制式插銷數量為何
鋼管施工架 · 丙級 · 材料檢視 · Q6
難易度分析
3 / 5
此題要求根據結構圖面進行精確的數量計算，需分析施工架的跨距與層數，並考量所有連接節點的配件需求，屬於需要結合圖解分析與算術推論的實務考題。
正確答案：③28
③ 28:28 支為正確答案。依據圖示，此施工架為4 跨 × 3 層的配置，每層每跨的兩端橫桿各需 1 支插銷，加上交叉拉桿與樓梯段的連接節點，總計需 28 支插銷以確保各構件緊密結合。
錯誤選項解析
- ① 14:14 支的數量遠低於圖中所示的實際需求。此制式鋼管施工架為多跨距、多層結構，每個橫桿與立桿的連接節點均需使用插銷固定，14 支無法滿足結構穩定性要求。
- ② 21:21 支仍不足以涵蓋所有連接節點。圖中施工架包含多層工作台與交叉拉桿，每層每跨的橫桿端點皆需插銷鎖固，21 支會導致部分節點未固定，影響整體結構安全。
- ④ 35 支:35 支超過實際所需數量。雖然插銷數量充足可確保結構穩固，但過多會造成材料浪費與組裝效率降低，不符合經濟效益與標準施工規範。
Learning Tip
"此類題型常考制式施工架的構件數量計算，需熟悉橫桿節點、交叉拉桿與樓梯連接處的插銷配置原則。計算時應逐層逐跨統計，避免遺漏斜撐桿與踏板固定點的插銷需求。實務上，插銷數量不足會導致結構鬆動，過多則影響施工效率，應依CNS 標準精確核算。"
學員答題分佈
①140%
②210%
③280%
④35 支0%
此答題分佈是根據學員在 LongePass 模擬考等實際作答紀錄計算而成。與考友分享這道歷屆試題與詳細解析！
