Q26.

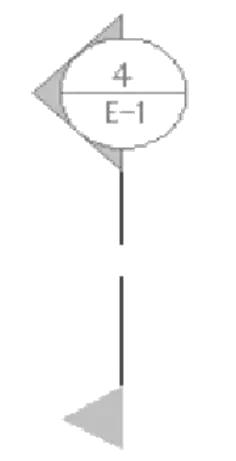

在單元式帷幕牆立面圖中，下圖標示係指
金屬帷幕牆-帷幕牆項 · 丙級 · 圖說及規範之識讀 · Q26
難易度分析
2 / 5
此題考查建築圖說中索引符號的定義及其方向辨識，需能區分指引符號與實際詳圖的差異，並準確判斷剖面切向的空間邏輯。
正確答案：①垂直剖面之索引符號
① 垂直剖面之索引符號:在帷幕牆立面圖中，垂直剖面索引符號用於指示觀覽者沿垂直方向切開構件的位置與視向，是工程圖說中引導至對應縱向剖面詳圖的標準標示方式。
錯誤選項解析
- ② 水平剖面之索引符號:水平剖面索引符號的切線方向應為水平橫向，其符號箭頭指向與垂直剖面不同，本圖所示並非水平剖切方向。
- ③ 垂直剖面之細部詳圖:細部詳圖通常以放大比例單獨繪製於圖面空白處或另頁，索引符號的功能在於「引導參照」而非直接呈現詳圖本身，兩者意義不同。
- ④ 水平剖面之細部詳圖:此選項同時混淆了剖面方向（應為垂直而非水平）與圖說性質（應為索引符號而非詳圖本身），與圖示標示不符。
Learning Tip
"在建築圖說識讀中，索引符號與詳圖是兩個獨立概念：索引符號僅為「參照指引」，詳圖才是放大繪製的構造內容。另需注意垂直剖面（縱向切開，顯示層間關係）與水平剖面（橫向切開，顯示平面配置）的符號箭頭方向差異，此為圖說檢定常見考點。"
學員答題分佈
①垂直剖面之索引符號0%
②水平剖面之索引符號0%
③垂直剖面之細部詳圖0%
④水平剖面之細部詳圖0%
