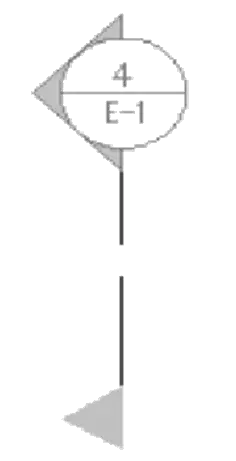

下圖為單元式帷幕牆平面圖，圖中標示係指

錯誤選項解析

• ① 垂直剖面之索引符號:垂直剖面索引用於標示沿建築物高度方向切割的剖面位置，與圖面所示之水平方向剖切符號不符。此符號通常以箭頭指向表示剖視方向，而非詳圖引用。
• ② 水平剖面之索引符號:水平剖面索引僅表示一般水平剖切位置，未包含細部詳圖的引用功能。帷幕牆施工圖中，一般剖面索引與細部詳圖索引在圖示符號上有明確區別，後者會附加詳圖編號及圖號資訊。
• ③ 垂直剖面之細部詳圖索引符號:垂直剖面細部詳圖索引用於引用垂直方向的節點放大詳圖，常見於立柱接頭或層間防火封堵部位。本圖所示為平面圖上的水平剖切引用，方向屬性不符。
