Q20.

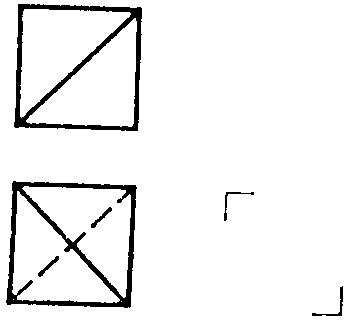

左圖之右側視圖為
電腦輔助機械設計製圖 · 丙級 · 視圖 · Q20
難易度分析
3 / 5
本題要求將不同視角的投影特徵進行空間整合分析，需精確判別斜面在側視圖中的投影形式以及可見線與隱藏線的區分，涉及三維空間想像與正投影原理的綜合應用。
正確答案：③
③ :此為正確右側視圖。原物件正面視圖顯示一斜面（左上至右下的斜線），俯視圖顯示三個水平分帶；從右側觀察時，斜面產生的稜線投影為垂直實線，將視圖分割為三個垂直區域，與俯視圖的三個分帶對應一致。
:此為正確右側視圖。原物件正面視圖顯示一斜面（左上至右下的斜線），俯視圖顯示三個水平分帶；從右側觀察時，斜面產生的稜線投影為垂直實線，將視圖分割為三個垂直區域，與俯視圖的三個分帶對應一致。錯誤選項解析
- ①
:此視圖中間出現虛線表示隱藏邊，但原物件從右側觀察時，斜面產生的稜線應為可見實線而非隱藏線，且虛線構成的矩形框與原物件幾何特徵不符。 - ②
:此視圖呈現凹字形輪廓，表示物件中間有凹槽或缺口，但原物件正面視圖為斜面結構，並無此類凹槽特徵，與題目幾何形狀完全不符。 - ④
:此視圖雖有兩條垂直線分割為三區，但中間區域寬度較窄且兩側對稱，與原物件斜面造成的非對稱投影不符；正確答案應為選項3的非等寬分割。
Learning Tip
"此題考點為正投影原理與視圖對應關係。解題關鍵在於理解：俯視圖的水平分帶對應側視圖的垂直分區，而正面視圖的斜面稜線在側視圖中會投影為垂直線。常考陷阱是混淆虛線（隱藏邊）與實線（可見邊）的使用時機，以及誤判斜面在不同視圖中的投影方向。實務上應先確認物件的基本幾何特徵（平面、斜面、孔洞），再逐一追蹤各特徵在三個視圖中的對應關係。"
