Q125.
下列何者為正確的蝸桿畫法？
電腦輔助機械設計製圖 · 丙級 · 標準機件 · Q125
難易度分析
3 / 5
本題考查對機械製圖標準線型與特定元件繪圖規範的掌握程度。受測者需能準確區分可見輪廓線與輔助線的差異，並能辨識標準製圖規範中對於螺旋元件之線條要求，屬於需要精確對照製圖標準的基礎應用題。
正確答案：③

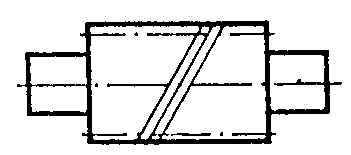

③ :正確繪製蝸桿螺旋線，以粗實線表示可見之齒頂螺旋線，傾斜方向與角度符合右旋蝸桿之標準畫法，符合 CNS 標準機件製圖規範。
:正確繪製蝸桿螺旋線，以粗實線表示可見之齒頂螺旋線，傾斜方向與角度符合右旋蝸桿之標準畫法，符合 CNS 標準機件製圖規範。錯誤選項解析
- ①

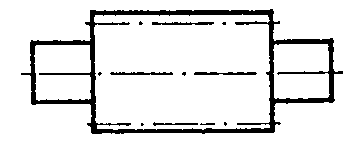

:此圖僅繪製階梯軸外形，未表示蝸桿螺紋之螺旋線，無法表達蝸桿之齒形特徵，故不正確。 - ②

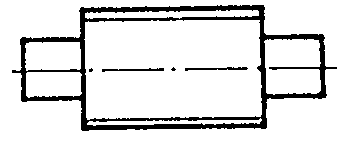

:同為階梯軸之外形視圖，缺少螺旋齒線之表達，未能呈現蝸桿作為螺旋齒輪之本質，故不正確。 - ④

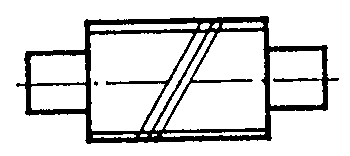

:雖有繪製螺旋線，但線條使用細線而非粗實線表示可見齒頂，且螺旋線未貫穿整個齒部範圍，不符合蝸桿可見螺紋線應以粗實線繪製之規定。
Learning Tip
"蝸桿畫法之核心考點在於：(1) 蝸桿之螺旋齒線必須以粗實線表示可見的齒頂線；(2) 螺旋線之傾斜方向代表旋向（右旋或左旋），需與蝸輪配合判斷；(3) 常考陷阱為混淆粗實線與細線之使用時機——可見輪廓用粗實線，不可見或輔助線用細線。實務上蝸桿傳動常用於大減速比且自鎖性要求高之場合。"
