Q104.
下列何者為正確的正齒輪組合畫法？
電腦輔助機械設計製圖 · 丙級 · 標準機件 · Q104
難易度分析
3 / 5
本題要求辨識符合標準規範的製圖線型與幾何關係，考生必須精確區分節圓、齒頂圓與齒根圓的不同線型，並判斷圓與圓之間的相切位置，對圖形細節的觀察與標準規範的掌握度要求較高。
正確答案：①

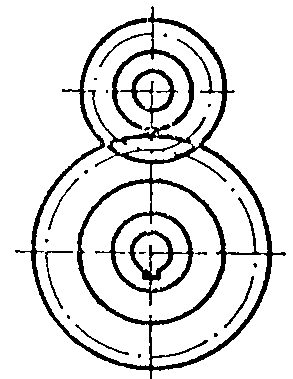

① :此為正確的正齒輪組合畫法。兩齒輪的節圓（點劃線/中心線）在嚙合處相切接觸，齒頂圓以實線繪製，齒根圓以虛線表示且在嚙合區正確處理，符合 CNS 標準機件製圖規範。
:此為正確的正齒輪組合畫法。兩齒輪的節圓（點劃線/中心線）在嚙合處相切接觸，齒頂圓以實線繪製，齒根圓以虛線表示且在嚙合區正確處理，符合 CNS 標準機件製圖規範。錯誤選項解析

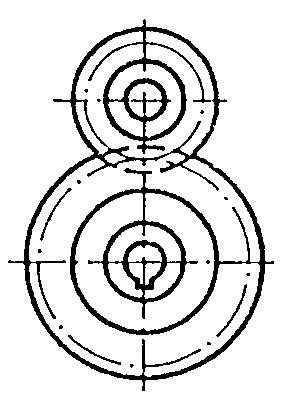

- ②

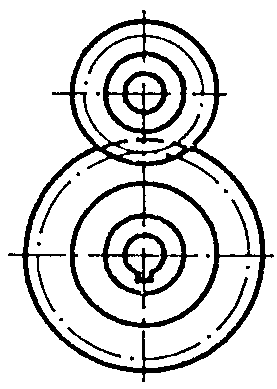

:此畫法錯誤在於兩齒輪的節圓在嚙合處未正確相切，存在間隙。正齒輪嚙合時，兩節圓必須在節點處相切接觸，此為齒輪傳動的基本幾何關係。 - ③

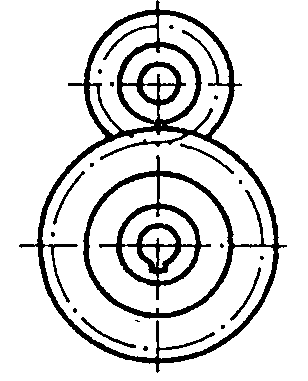

:此畫法錯誤在於齒根圓的線型處理不當。齒根圓應以虛線（隱藏線）表示，但此圖中齒根圓的虛線繪製方式不符合標準，且嚙合區域的線條交疊關係不正確。 - ④
:此畫法錯誤在於兩齒輪的節圓在嚙合處重疊交叉而非相切。正確畫法應為兩節圓在節點處恰好相切，不可有重疊或分離的情形。
Learning Tip
"正齒輪組合畫法的核心考點在於節圓相切與線型區分：節圓以點劃線（中心線）表示且兩輪節圓必須在嚙合點相切；齒頂圓以實線繪製；齒根圓以虛線表示。常考陷阱為混淆節圓與齒頂圓的相對位置關係，實務上需牢記「節圓相切、齒頂實線、齒根虛線」的口訣。"
