Q126.

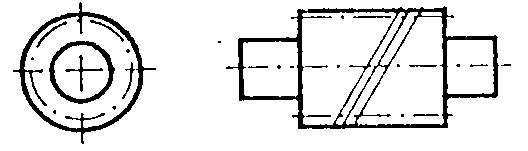

左圖為
電腦輔助機械設計製圖 · 丙級 · 標準機件 · Q126
難易度分析
2 / 5
本題屬於基礎的機械元件圖面辨識，僅需對比不同齒輪元件的幾何外形特徵即可判斷，不涉及複雜的推論或計算，因此難度較低。
正確答案：②蝸桿
② 蝸桿:蝸桿外形類似螺桿，具有螺旋狀的螺紋齒，通常與蝸輪配合使用於垂直交錯軸的減速機構，圖中所示即為典型的蝸桿剖面或外形表示法。
錯誤選項解析
- ① 螺旋齒輪:螺旋齒輪的齒線呈螺旋狀分佈於圓柱面上，用於平行軸或交錯軸間的動力傳遞，其外觀特徵為連續螺旋形齒紋，與圖中所示的螺紋狀軸件結構不同。
- ③ 蝸輪:蝸輪是與蝸輪嚙合的齒輪元件，外形類似帶有特殊齒形的圓盤狀齒輪，用於接收蝸桿傳遞的動力，其結構為平面齒輪而非螺桿狀。
- ④ 傘齒輪:傘齒輪（又稱錐齒輪）用於相交軸（通常為90度）間的動力傳遞，其外形呈圓錐狀，齒紋分佈於錐面上，與圖中圓柱螺桿狀結構明顯不同。
Learning Tip
"本題考點為齒輪類元件的圖面辨識。需注意蝸桿與螺旋齒輪外觀相似但功能不同：蝸桿用於垂直交錯軸的大減速比傳動，而螺旋齒輪主要用於平行軸傳動。實務上蝸桿蝸輪組具有單向傳動（自鎖）特性，常用於升降設備與分度機構。"
學員答題分佈
①螺旋齒輪0%
②蝸桿0%
③蝸輪0%
④傘齒輪0%
此答題分佈是根據學員在 LongePass 模擬考等實際作答紀錄計算而成。與考友分享這道歷屆試題與詳細解析！
