Q34.

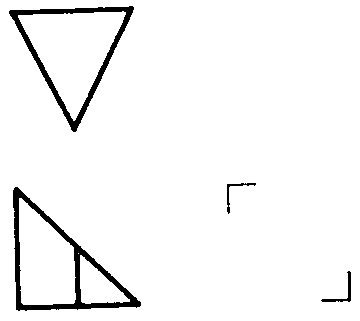

三邊形的歪面在主要視圖中為
電腦輔助機械設計製圖 · 丙級 · 工作圖 · Q34
難易度分析
2 / 5
本題考查投影圖形中特定平面位置與其視圖表現的對應關係，需區分不同平面類型在投影面上的幾何特徵，屬於基礎概念的單一選擇題。
正確答案：④任意三邊形
④ 任意三邊形:歪面（斜對三個主要投影面的平面）在任一主要視圖中的投影均為縮小的相似形，三邊形投影後仍為三邊形，但邊長比例與角度改變，故呈現任意三邊形。
錯誤選項解析
- ① 一點:一點僅出現在直線的端視圖（當視線與直線平行時），三邊形為平面圖形，投影後不可能縮為一點。
- ② 一直線:一直線是正垂面（垂直於某一投影面）的特徵，當平面垂直於投影面時會積聚成線；但歪面對三個投影面皆傾斜，不會產生積聚現象。
- ③ 正三邊形:正三邊形僅在該三角形平行於投影面（即平行面）時才會出現，此時投影反映實形；歪面因對投影面傾斜，邊長與角度均會產生縮影變形。
Learning Tip
"本題核心考點為正投影中平面的投影特性。歪面對三個主要投影面皆傾斜，因此在任何主要視圖中均不會反映實形，也不會積聚成線，而是呈現面積縮小的類似形。常考陷阱在於混淆正垂面（一視圖成直線）與歪面（各視圖均為縮小形）的投影差異，需特別注意平面與投影面之間的相對位置關係。"
學員答題分佈
①一點0%
②一直線0%
③正三邊形0%
④任意三邊形0%
