Q84.

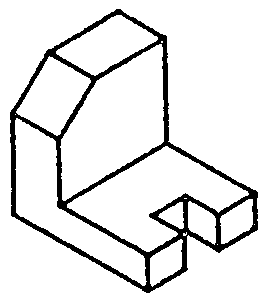

在機械工作圖中，儘量使用
電腦輔助機械設計製圖 · 丙級 · 工作圖 · Q84
難易度分析
2 / 5
本題考查機械製圖標準中對於表達物體形狀之基本投影法定義，屬於基礎概念的對比辨析。
正確答案：④正投影視圖 來表示物體之形狀
④ 正投影視圖 來表示物體之形狀:正投影視圖依據CNS 3-1 製圖法則，能將物體各面以真實形狀與尺寸投影至投影面上，是機械工作圖中表達物體形狀的標準方法，便於加工與檢驗。
錯誤選項解析
- ① 斜視圖:斜視圖雖能呈現物體立體感，但會產生尺寸變形，無法準確表達真實尺寸與形狀，不適合用於需要精確加工的機械工作圖。
- ② 透視圖:透視圖具有近大遠小的視覺效果，會造成尺寸失真，主要用於外觀展示或建築表現，不適用於強調精確尺寸的機械製圖。
- ③ 等角圖:等角圖雖能保持三軸方向的比例一致，但仍屬於輔助立體圖，無法完整表達物體各面的真實形狀與尺寸公差，僅作為補充說明使用。
Learning Tip
"此類題型常考正投影與立體圖的應用場景区別。切記：工作圖以正投影為主，等角圖/斜視圖僅作為輔助說明。實務上需熟練第一角法與第三角法的投影符號辨識，避免繪圖標準混淆。"
學員答題分佈
①斜視圖0%
②透視圖0%
③等角圖0%
④正投影視圖 來表示物體之形狀0%
