Q75.

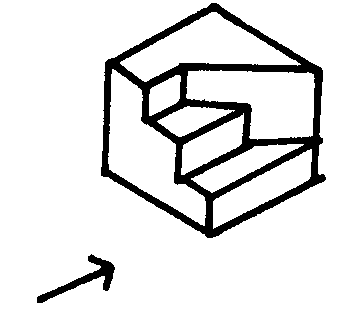

下圖為已知等角立體圖，請選出正確的俯視圖和正視圖（第三角投影法）
建築製圖應用-電腦繪圖 · 丙級 · 基本圖學 · Q75
難易度分析
3 / 5
此題要求將三維等角圖轉換為二維投影圖，需精確判別斜切面的方向以及L型凹槽在空間中的正確方位。由於各選項的視圖組合在方位上具有高度相似性，考生必須對第三角投影法的對應關係有精準的掌握才能區分微小差異。
正確答案：①

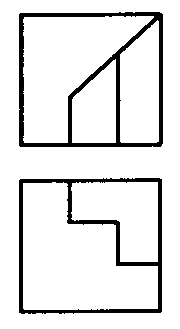

① :正視圖正確呈現斜切面的對角線投影，俯視圖的L型階梯凹槽位置與等角立體圖的空間關係相符，符合第三角投影法的對應規則。
:正視圖正確呈現斜切面的對角線投影，俯視圖的L型階梯凹槽位置與等角立體圖的空間關係相符，符合第三角投影法的對應規則。錯誤選項解析
- ②

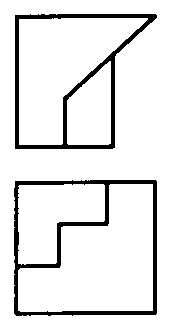

:俯視圖中L型階梯凹槽的位置錯誤（位於左下角），實際應位於左上角，與等角立體圖的空間方位不符。 - ③

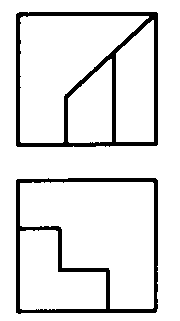

:正視圖的斜切面對角線方向錯誤，且俯視圖L型凹槽位置（右下角）與原物的幾何特徵不一致。 - ④

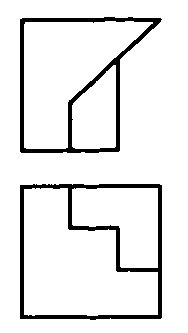

:正視圖斜切面角度不正確，俯視圖L型凹槽位置（右上角）錯誤，違反投影對應關係。
Learning Tip
"第三角投影法關鍵考點：正視圖與俯視圖需保持長對正、高平齊的對應關係。常見陷阱為混淆L型凹槽的方位（上下左右），建議以等角圖的箭頭方向為基準，確認前視方向後再判斷各視圖的相對位置。"
學員答題分佈
①0%
②0%
③0%
④0%
此答題分佈是根據學員在 LongePass 模擬考等實際作答紀錄計算而成。與考友分享這道歷屆試題與詳細解析！
