Q6.

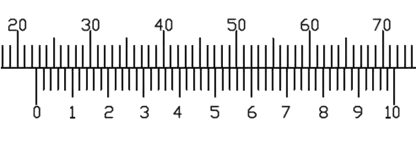

下圖中游標卡尺的讀值是
機工類共同科目 · 丙級 · Q6
難易度分析
2 / 5
此題需要判讀精密量具的刻度，考生必須準確區分主尺的整數部分與游標尺的小數位。題目考驗的是能否正確定位游標尺零線在主尺上的具體區間，並配合游標尺的精度進行換算，屬於測量基礎概念的應用。
正確答案：②22.62 ㎜
② 22.62 ㎜:主尺讀數為 22 mm（游標尺零線位於主尺 22 mm 之後），游標尺讀數為 0.62 mm（第 31 格對齊，每格 0.02 mm），合計 22.62 mm 為正確讀值。
錯誤選項解析
- ① 21.62 ㎜:主尺讀數判斷錯誤，游標尺零線位於主尺 22 mm 與 23 mm 之間，而非 21 mm 區間，故 21.62 mm 為錯誤讀值。
- ③ 23.62 ㎜:主尺讀數誤判為 23 mm，實際上游標尺零線尚未到達主尺 23 mm 刻度線，正確主尺讀數應為 22 mm。
- ④ 24.62 ㎜:主尺讀數誤判為 24 mm，與實際游標尺零線位置（介於 22~23 mm 之間）相差過大，屬於明顯的讀數錯誤。
Learning Tip
"游標卡尺讀數的關鍵步驟：先讀主尺整數部分（游標尺零線左側最近的主尺刻度），再找游標尺對齊線乘以精度（此為 0.02 mm）。常考陷阱為誤將游標尺零線右側的主尺刻度當作讀數，或數錯游標尺對齊格數。實務操作時應保持視線垂直於刻度面以避免視差誤差。"
