Q11.

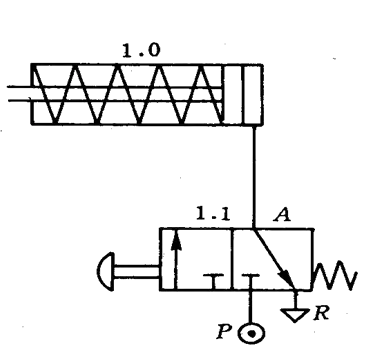

下圖之氣壓迴路中，人力式作動閥是
機工類共同科目 · 丙級 · Q11
難易度分析
3 / 5
需透過辨識氣壓閥符號中的方格數量來判別位置數，並觀察常態下路徑是否封閉以區分常閉或常開特性。選項中包含結構相似但位置數不同的元件，考驗對標準氣動符號定義的精準掌握。
正確答案：①3/2 常閉閥
① 3/2 常閉閥:3/2 常閉閥表示該閥具有 3 個埠與 2 個位置，在未作動（常態）時進氣埠與工作埠之間為封閉狀態，需靠人力操作（如踏板或手柄）才能使閥切換位置並導通氣流，符合圖中所示之人力式作動閥符號。
錯誤選項解析
- ② 3/2 常開閥:3/2 常開閥雖同樣為 3 埠 2 位置，但其常態時進氣埠與工作埠為導通狀態，與圖中符號所示之常態封閉特性不符。常開閥通常用於需持續供氣、作動時才切斷的迴路。
- ③ 3/3 中位封閉閥:3/3 中位封閉閥具有 3 個位置（含中位），其符號應包含三個方格，而圖中僅顯示兩個方格，故不屬於 3/3 閥。此類閥多用於需在中位停止並保持氣壓缸位置之場合。
- ④ 3/3 中位常閉閥:3/3 中位常閉閥同樣為 3 位置閥，符號應有三個方格，與圖中 2 位置閥的結構不符。此外「中位常閉」一詞在氣壓迴路中通常指中位時各埠封閉，但仍屬 3/3 閥的範疇，與本題圖示之 3/2 閥不同。
Learning Tip
"本題核心考點為氣壓閥的位/通數判讀與常閉/常開特性辨識。解題關鍵在於：符號中的方格數代表位置數，連接點數代表埠數；常閉閥（NC）常態時不導通，常開閥（NO）常態時導通。實務上，3/2 常閉閥最常用於單動氣壓缸的啟停控制，切勿與 3/3 閥的中位機能混淆。"
學員答題分佈
①3/2 常閉閥0%
②3/2 常開閥0%
③3/3 中位封閉閥0%
④3/3 中位常閉閥0%
