Q43.

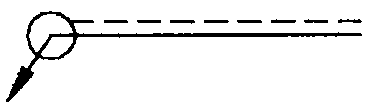

銲接輔助符號中"
"是表示
氬氣鎢極電銲 · 單一級 · 識圖與製圖 · Q43
難易度分析
2 / 5
本題屬於基礎圖說判讀題型，主要考驗對標準製圖規範中輔助符號的直接記憶與識別能力。這類題目不涉及複雜的邏輯推演或數據計算，重點在於對工程術語與特定圖示之間的準確對應。只要掌握核心規範中的基礎圖例，即可在多個干擾選項中快速做出判斷，是該專業領域中最基本的知識點。
正確答案：①現場銲接
① 現場銲接:旗形符號（小三角旗）為 AWS A2.4 與 CNS 2-1 銲接符號標準中明確規範的現場銲接輔助符號，表示該銲道需在組立現場施銲而非在工廠內預先銲接。
錯誤選項解析
- ② 角銲:角銲的符號為置於基準線上的直角三角形，用以表示填角銲道，與旗形符號無關；兩者符號形狀與用途完全不同。
- ③ 塞孔銲:塞孔銲的符號為矩形，用於表示在鋼板上開孔後進行銲接的工法，與旗形現場銲接符號無任何關聯。
- ④ 重要銲接處:重要銲接處並非標準銲接輔助符號的定義項目；銲接圖說中並無以單一符號標示「重要性」的規範，此為混淆選項。
Learning Tip
"常考陷阱：銲接輔助符號中的旗形符號（現場銲接）與圓形符號（周圍銲接）極易混淆。旗形代表「僅在組立現場施銲」，圓形代表「沿構材周圍一圈皆需銲接」。實務上若圖說同時出現箭頭側與非箭頭側標示，須注意銲道位置與基準線上下方的對應關係，避免判讀錯誤。"
