Q6.
以某SCR 控制一50Ω負載，電源為AC 100V 60Hz，則其平均功率可控制的範圍為
工業配線 · 甲級 · 檢查及故障排除 · Q6
難易度分析
2 / 5
此題屬基礎公式運用，單一SCR的半波控制及平均功率計算皆為常識，無多重判斷或陷阱，故難度屬較簡易級。
正確答案：②0～100W
② 0～100W:單一 SCR 為半波控制元件，最大平均功率 P_max = V_rms²/(2R) = 100²/(2×50) = 100W。透過調整觸發角（firing angle），可控制功率範圍為 0～100W。
錯誤選項解析
- ① 0～200W:此為全波相位控制（如使用 TRIAC 或反並聯 SCR）的功率範圍。單一 SCR 僅能控制半波整流，最大平均功率無法達到 200W。
- ③ 50～100W:SCR 相位控制可從零功率（觸發角 180° 完全不導通）開始調節，下限並非 50W。此選項誤解了 SCR 的調功起始點。
- ④ 0～25W:25W 僅為最大平均功率的 1/4，此數值可能誤將電壓減半計算。正確最大平均功率應為 100W，而非 25W。
Learning Tip
"SCR 半波控制與TRIAC 全波控制的功率計算為常考陷阱。單一 SCR 最大平均功率公式為 V²/(2R)，全波控制則為 V²/R。實務上需注意 SCR 僅能控制正半週，負半週被截斷，因此平均輸出功率為全波的一半。"
學員答題分佈
①0～200W0%
②0～100W0%
③50～100W0%
④0～25W0%
此答題分佈是根據學員在 LongePass 模擬考等實際作答紀錄計算而成。與考友分享這道歷屆試題與詳細解析！
相似類型題目
設有一5Ω之負載，經SCR 電路由100V60Hz 之電源取用電流，若SCR 之激發角為90 度，則負載所獲得之平均功率為
如下圖所示，電路SCR 之安全PRV 值約為 ①300V ②250V ③200V ④150V 。
10. (3) 如下圖所示，有負載下之Ｖg 電壓等於

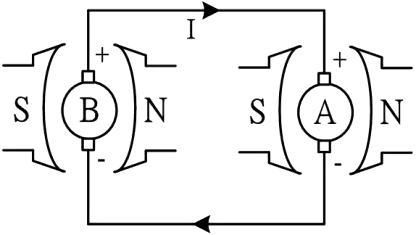

10. (3) 如下圖所示，有負載下之Ｖg 電壓等於如下圖所示，A、B 為哪些類型之電機？ ①A 為發電機 ②A 為電動機 ③B 為發電機 ④B 為電動機 。
