Q62.
如下圖所示，輸入信號X1 ON，30 秒後則
工業配線 · 甲級 · 可程式控制器（ＰＬＣ）之應 · Q62
難易度分析
3 / 5
此題要求判斷TON計時器完成計時後輸出的持續特性，並排除與TOFF及脈衝計時器不同的輸出行為。
正確答案：③Y4 保持ON 狀態
③ Y4 保持ON 狀態:Y4 保持 ON 狀態為正確答案。當 X1 導通，T0 開始計時 30 秒，計時到達後 T0 常開接點閉合，使 Y4 線圈持續激磁，只要 X1 維持 ON，Y4 即保持 ON。
錯誤選項解析
- ① Y4 無法輸出:Y4 無法輸出為錯誤描述。此梯形圖中 X1 啟動 T0 計時器，計時完成後 T0 接點閉合，Y4 線圈可被激磁輸出。
- ② Y4 輸出一個掃瞄時間:Y4 輸出一個掃描時間適用於脈衝計時器或微分輸出情境。本題為一般通延遲計時器（TON），T0 接點於計時完成後持續保持閉合，非瞬間脈衝。
- ④ Y4 動作後5 秒OFF:Y4 動作後 5 秒 OFF為錯誤描述。圖中並無第二段計時器或延遲斷開（TOFF）邏輯，Y4 一旦導通後會持續保持，除非 X1 斷開使 T0 復歸。
Learning Tip
"本題考通延遲計時器（TON）之動作原理：輸入信號導通後開始計時，計時完成後輸出接點閉合並保持。常考陷阱為混淆TON（通延遲）與TOFF（斷延遲）或脈衝計時器的輸出特性。實務上需注意 PLC 掃描週期不影響 TON 的累積計時功能，且輸出狀態取決於計時器接點是否自保持。"
學員答題分佈
①Y4 無法輸出0%
②Y4 輸出一個掃瞄時間0%
③Y4 保持ON 狀態0%
④Y4 動作後5 秒OFF0%
此答題分佈是根據學員在 LongePass 模擬考等實際作答紀錄計算而成。與考友分享這道歷屆試題與詳細解析！
相似類型題目
如下圖所示，其動作時序圖下列何者為正確？
如下圖所示，當X1 開關由OFF 切至ON 時，Y1~Y4 四個輸出線圈的動作情形，下列敘述哪些正確？ ①程式一，Y1~Y4 四個輸出線圈同一掃描週期ON ②程式二，Y1~Y4 四個輸出線圈同一掃描週期ON ③程式一，Y2~Y4 輸出線圈比Y1 輸出線圈慢一個掃描週期才ON ④程式二，Y2~Y4 輸出線圈比Y1 輸出線圈慢一個掃描週期才ON 。
81. (14) 如下圖所示程式，如果X0=ON，X1=OFF，則Y0、Y1 輸出線圈動作為何？ ①Y0 OFF ②Y0 ON ③Y1 OFF ④Y1 ON 。
82. (24) 如下圖所示程式，如果X0=ON，X1=OFF，則Y0、Y1 輸出線圈動作為何？ ①Y0 OFF ②Y0 ON ③Y1 OFF ④Y1 ON 。
83. (13)
，如左圖所示程式，下列敘述哪些正確？
81. (14) 如下圖所示程式，如果X0=ON，X1=OFF，則Y0、Y1 輸出線圈動作為何？ ①Y0 OFF ②Y0 ON ③Y1 OFF ④Y1 ON 。 82. (24) 如下圖所示程式，如果X0=ON，X1=OFF，則Y0、Y1 輸出線圈動作為何？ ①Y0 OFF ②Y0 ON ③Y1 OFF ④Y1 ON 。 83. (13) ，如左圖所示程式，下列敘述哪些正確？如下圖所示，輸入信號X1 ON，15 秒後則
如下圖所示，只要按一下啟動按鈕開關PB1，3 個指示燈就依序閃亮的電路，當按下啟動按鈕開關PB1 後，則 ①第1 秒~2 秒間，綠燈亮，黃燈、紅燈熄 ②第1 秒~2 秒間，黃燈亮，綠燈、紅燈熄 ③第4 秒~5 秒間，紅燈亮，黃燈、綠燈熄 ④第7 秒~8 秒間，紅燈亮，黃燈、綠燈熄 。

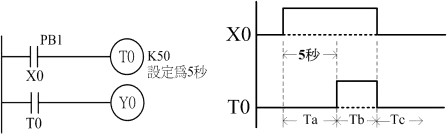

74. (134) 如下圖所示為定時電路，設定時間為5 秒，當按PB1 後，則 ①Ta 期間，T0 接點OFF，Y0 OFF ②Ta 期間，T0 接點ON，Y0 ON ③Tb 期間，T0 接點ON，Y0 ON ④Tc 期間，T0 接點OFF，Y0 OFF 。
