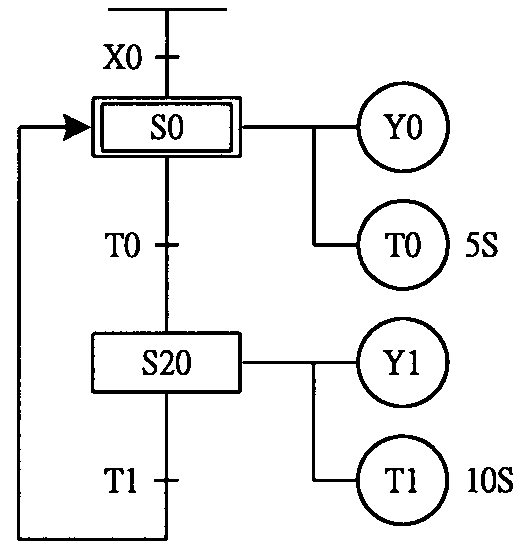

如下圖所示，其動作時序圖下列何者為正確？

① :此為正確的斷電延遲時序圖。當 X0 致能時，Y0 經自保持迴路立即導通；當 X0 斷開後，計時器 T0（K20=2秒）開始計時，Y0 持續導通 2 秒後才斷開，符合梯形圖的邏輯行為。

錯誤選項解析

• ② :此圖顯示 Y0 在 X0 斷開後才延遲 2 秒導通，屬於通電延遲的行為，與梯形圖中 Y0 應在 X0 致能時立即導通的設計不符。
• ③ :此圖顯示 Y0 在 X0 斷開後延遲 2 秒才導通，混淆了通電延遲與斷電延遲的概念。正確行為應為 X0 致能時 Y0 立即導通，X0 斷開後 Y0 延遲 2 秒斷開。
• ④ :此圖顯示 Y0 隨 X0 同步斷開，完全沒有體現計時器 T0 的斷電延遲功能。梯形圖中 T0 的常閉接點串接於 Y0 迴路，應使 Y0 在 X0 斷開後仍維持導通 2 秒。
