Q73.
如下圖所示，只要按一下啟動按鈕開關PB1，3 個指示燈就依序閃亮的電路，當按下啟動按鈕開關PB1 後，則 ①第1 秒~2 秒間，綠燈亮，黃燈、紅燈熄 ②第1 秒~2 秒間，黃燈亮，綠燈、紅燈熄 ③第4 秒~5 秒間，紅燈亮，黃燈、綠燈熄 ④第7 秒~8 秒間，紅燈亮，黃燈、綠燈熄 。

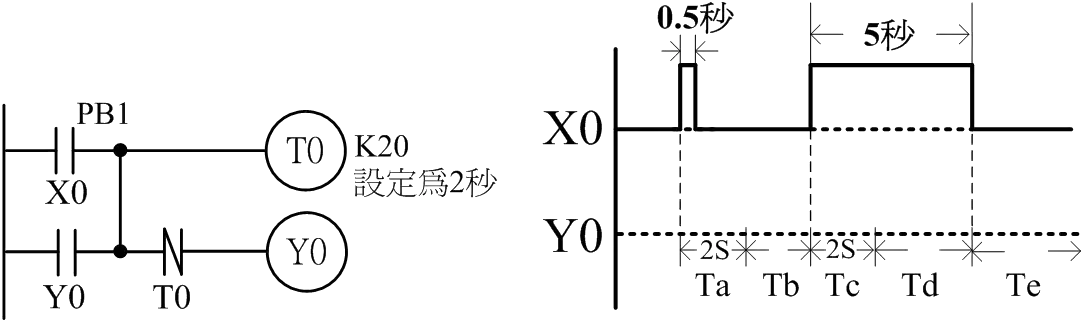

74. (134) 如下圖所示為定時電路，設定時間為5 秒，當按PB1 後，則 ①Ta 期間，T0 接點OFF，Y0 OFF ②Ta 期間，T0 接點ON，Y0 ON ③Tb 期間，T0 接點ON，Y0 ON ④Tc 期間，T0 接點OFF，Y0 OFF 。
75. (24) 如下圖所示為單觸發電路或定時動作電路，設定時間為2 秒，當按PB1後，
工業配線 · 甲級 · 可程式控制器（ＰＬＣ）之應 · Q73
難易度分析
3 / 5
此題要求判斷三個時間段內輸出線圈的開關，需對通電延遲計時器的工作流程有完整掌握，並能辨識正確與錯誤的選項。
正確答案 (複選)：②, ③, ④
- ② Ta 期間，Y0 ON:Ta 期間為計時器 T0 的計時進行階段（0~5 秒），此時輸入接點 PB1 保持閉合，使輸出線圈 Y0 直接獲得激磁而 ON，符合 PLC 梯形圖中自保持迴路的動作原理。
- ③ Tb 期間，Y0 ON:Tb 期間為計時器 T0 到達設定時間（5 秒）後的階段，此時 T0 接點動作閉合，輸出 Y0 經由 T0 接點繼續保持 ON，此為通電延遲計時器的標準動作特性。
- ④ Tb期間，Y0 OFF:Tc 期間為 PB1 放開後的復歸階段，計時器 T0 失去激磁而復歸，其接點恢復 OFF 狀態，輸出 Y0 亦隨之斷電 OFF，完成整個定時動作循環。
錯誤選項解析
- ① Ta 期間，Y0 OFF:在通電延遲計時器的動作邏輯中，Ta 期間（計時進行階段）計時器接點 T0 尚未動作，但輸出 Y0 會因 PB1 直接激磁而保持 ON 狀態，故此選項描述 Y0 OFF 為錯誤。
Learning Tip
"本題考通電延遲計時器（On-Delay Timer）的三階段動作：Ta（計時進行中）、Tb（計時到達後）、Tc（復歸後）。常考陷阱在於混淆 Ta 期間 Y0 的狀態——Y0 在計時進行中即由 PB1 直接激磁 ON，而非等到 T0 接點動作後才 ON。實務上需熟記計時器接點與輸出線圈在不同時間區的邏輯關係，並注意自保持迴路與計時器接點的切換時機。"
學員答題分佈
①Ta 期間，Y0 OFF0%
②Ta 期間，Y0 ON0%
③Tb 期間，Y0 ON0%
④Tb期間，Y0 OFF0%
此答題分佈是根據學員在 LongePass 模擬考等實際作答紀錄計算而成。與考友分享這道歷屆試題與詳細解析！
