Q43.

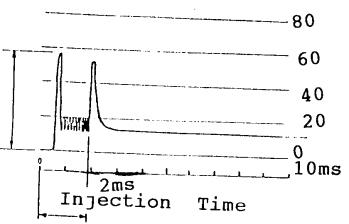

利用示波器(縱座標單位為Ｖ)檢查汽油噴射引擎噴油嘴之波形如圖所示，則噴油嘴之型式為下列何者
汽車修護 · 甲級 · 汽車引擎(含柴油引擎) · Q43
難易度分析
3 / 5
此題結構依賴對特定儀表演示曲線之視覺辨識，並要求考生熟悉專業設備驅動原理。題目設計以標準技術分類為主，排除明顯錯誤選項後，需於兩種真實存在之類型間進行特徵比對。整體屬於典型之專業基礎對應題型，著重於核心概念之精確掌握，無多重條件疊加或複雜數值運算，認知需求明確且集中。
正確答案：②電流控制式
② 電流控制式:電流控制式（飽和電流型）噴油嘴的驅動電路會先提供高峰值電流使閥門快速開啟，隨後降低至較低的保持電流以減少發熱，其示波器波形呈現明顯的電流階梯變化特徵。
錯誤選項解析
- ① 電壓控制式:電壓控制式噴油嘴主要依靠穩定電壓驅動電磁閥，其波形特徵為電壓快速上升後維持平穩，與圖中所示具有峰值電流後下降至保持電流的波形不符。
- ③ 電阻控制式:電阻控制式並非標準的噴油嘴分類方式，噴油嘴的驅動控制主要依據電流特性而非電阻特性進行分類，此選項為混淆用詞。
- ④ 電壓及電流複合式:電壓及電流複合式並非汽油噴射引擎噴油嘴的標準分類，實際應用中噴油嘴依驅動電路設計分為電壓控制式與電流控制式兩種主要型式。
Learning Tip
"此類題型常考電流控制式與電壓控制式噴油嘴的波形判讀差異。關鍵在於辨識示波器波形是否具有峰值-保持的兩段式電流特徵：電流控制式會先冲高至峰值（約4-10A）再降至保持電流（約1-2A），而電壓控制式則呈現平穩的電壓平台。實務檢修時應熟悉示波器縱座標單位（電壓V或電流A）的判讀，並搭配噴油嘴驅動電路原理進行綜合分析。"
