Q134.

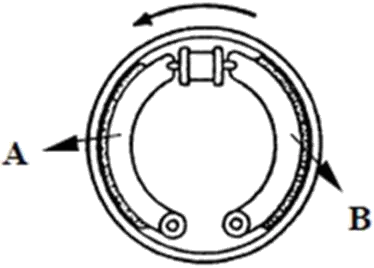

如圖所示配備鼓式煞車來令片之車輛，依箭頭方向行駛，下列敘述何者錯誤？
汽車修護 · 甲級 · 汽車底盤 · Q134
難易度分析
4 / 5
本題結合圖示方位與機構運作原理，要求對多項機械參數進行綜合比對。選項設計針對動力傳遞方向、零件磨耗特性與規格補償機制進行反向設定，需具備完整的系統邏輯與多條件驗證能力。複選形式進一步增加逐一判讀的認知負荷，整體結構偏向原理應用與實務配對，故歸類於此等級。
正確答案 (複選)：②, ③, ④
- ② 蹄片B 磨耗程度較嚴重:由於蹄片A具有自動煞緊作用，其制動力較強且磨耗較快，因此蹄片B的磨耗程度較輕，此敘述錯誤故為答案。
- ③ 蹄片A 側之分泵內徑比蹄片B 側之分泵內徑大:為了平衡左右蹄片的制動力，通常會讓非自動煞緊側（蹄片B）的分泵內徑較大以增加推力，此敘述將內徑關係反向，故為錯誤答案。
- ④ 蹄片B 比蹄片A 的自動煞緊作用力大:在圖示旋轉方向下，僅蹄片A具備自動煞緊作用，蹄片B屬於自動煞鬆 (Self-deenergizing)，此敘述錯誤故為答案。
錯誤選項解析
- ① 蹄片A 有自動煞緊作用:根據車輪旋轉方向，蹄片A被摩擦力推向前方，產生自動煞緊作用 (Self-energizing effect)，此敘述正確故不為答案。
Learning Tip
"本題考點在於鼓式煞車的自動煞緊 (Self-energizing) 原理。需判斷旋轉方向後，將被摩擦力「推向」鼓壁的蹄片定義為領先蹄片，其制動力與磨耗均較高。實務上常透過分泵內徑差異來補償制動力不平衡的問題。"
